Аллен Бредлі 1756-IF16

Отримання промислового аналогового сигналу часто викликає практичні проблеми, такі як слабкі сигнали, сприйнятливі до перешкод, коливання зчитування, спричинені різницею потенціалів землі, труднощі в адаптації до різноманітних робочих умов і збої в системі через збої в одному каналі. Стандартні аналогові модулі, часто обмежені одними режимами роботи, низькою стійкістю до перешкод і обмеженою адаптивністю, часто не відповідають вимогам точного контролю виробництва. Allen Bradley 1756-IF16 вирішує ці проблеми за допомогою таких функцій, як перемикання багаторежимного входу, конфігурація незалежного каналу та апаратне екранування та ізоляція, встановлюючи баланс між універсальністю та спеціалізованою продуктивністю.

Використовуючи великий досвід у секторі запасних частин для промислового керування, Feimu Technology зосереджується на пошуку оригінальних продуктів, а не на виробництві обладнання. Завдяки ретельним вхідним перевіркам, стандартизованій вихідній перевірці та практичній технічній підтримці ми допомагаємо клієнтам уникати поширених проблем із закупівлею, таких як контрафактні або нестандартні товари, проблеми з сумісністю та високі витрати на технічне обслуговування, одночасно підтримуючи широкий спектр сценаріїв, включаючи нову системну інтеграцію, заміну застарілого обладнання та розширення ємності системи.

Параметр продукту

Внутрішня апаратна архітектура та захист від перешкод

1. Високоточне аналого-цифрове перетворення для отримання сигналу низького рівня

Allen Bradley 1756-IF16 оснащений чіпом промислового високоточного аналого-цифрового перетворення з алгоритмами збору, оптимізованими для слабких аналогових сигналів, які зустрічаються в промислових середовищах. Він точно вловлює низькоамплітудні сигнали напруги та струму, схильні до затухання, усуваючи спотворення та коливання значень, які часто спостерігаються у стандартних модулях. Це забезпечує фундаментальну точність збору, що робить його придатним для різноманітних точних зондування та моніторингу.

2. Комплексне екранування та ізоляція для усунення електромагнітних перешкод

Модуль використовує сувору структуру екранування та ізоляції, яка фізично відокремлює канали збору сигналу поля від схем логічного керування ПЛК. Ця ізоляція на апаратному рівні блокує електромагнітні перешкоди від частотно-регульованих приводів (VFD), потужних двигунів і мережевий шум, ефективно вирішуючи типові проблеми, такі як дрейф аналогового сигналу та неточність даних у складних робочих середовищах.

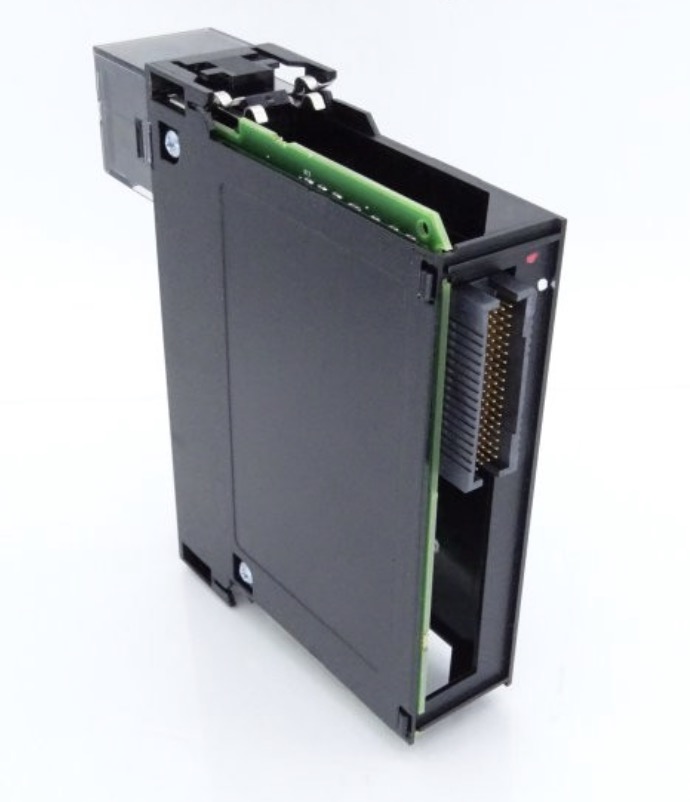

3. Потовщена позолочена задня панель для стабільного зв’язку

Роз’єм шини об’єднавчої плати має потовщене золоте покриття, що забезпечує чудову провідність, стійкість до окислення та довговічність проти повторюваних циклів з’єднання. Розроблений для тривалої сумісності зі стійками ControlLogix, він підтримує стабільний зв’язок шини, запобігаючи проблемам із контактами або перериванням зв’язку, спричиненим повторним вставленням/видаленням або тривалою роботою в застарілих стійках.

4. Кілька режимів підключення, сумісних з різними датчиками

Підтримуючи односторонній, диференціальний і високошвидкісний режими проводки, один модуль вміщує стандартні датчики, датчики дальнього радіусу дії та високошвидкісні динамічні сигнальні пристрої. Він адаптується до різноманітних польових умов без зміни апаратного забезпечення, значно зменшуючи різноманітність необхідних запасних модулів і ефективно зменшуючи навантаження на запаси.

Детальні сценарії застосування для трьох режимів введення

1. Односторонній режим введення (16 каналів)

Підходить для стандартних застосувань, де датчик і модуль мають спільну землю. Це дозволяє використовувати всі 16 каналів збору для максимального використання каналу. В основному використовується для загального керування процесом і отримання стандартного аналогового сигналу (наприклад, датчики температури), це стандартний режим підключення для рутинних проектів.

2. Режим диференціального входу (8 каналів)

Розроблено для застосувань, пов’язаних із різницею потенціалів землі, великими відстанями проводки або складними електромагнітними середовищами. Він ефективно усуває перешкоди контуру заземлення та усуває флуктуації показань, спричинені передачею по довгому кабелю, що робить його ідеальним для зовнішнього вимірювання дальності та моніторингу обладнання в умовах майстерні з високим рівнем шуму.

3. Високошвидкісний режим введення (4 канали)

Орієнтований на надвисоку швидкість оновлення сигналу, цей режим спеціально розроблений для швидкої зміни динамічних сигналів. Він відповідає суворим вимогам додатків у реальному часі, таких як керування рухом і високошвидкісний моніторинг параметрів процесу, забезпечуючи синхронізацію сигналу та нульову затримку даних під час високошвидкісних операцій.

Конфігурація програмного забезпечення та експлуатаційні переваги

1. Сумісність із основним програмним забезпеченням конфігурації

Модуль підтримує налаштування за допомогою двох основних офіційних пакетів програмного забезпечення — RSLogix 5000 і Studio 5000 Logix Designer. Він сумісний із переважною більшістю системних архітектур ControlLogix, не вимагаючи додаткових плагінів адаптерів, забезпечуючи бездоганну інтеграцію та узгодження зі стандартними робочими процесами програмування та налагодження інженерів.

2. Незалежна детальна конфігурація каналу

Кожен канал дозволяє незалежно конфігурувати тип сигналу, діапазон вимірювання, частоту фільтра, порогові значення тривоги та параметри калібрування технічної шкали. Це забезпечує індивідуальну адаптацію до різноманітних датчиків і параметрів сигналу, не вимагаючи однакових налаштувань для всього пристрою, що робить його ідеальним для складних проектів із змішаними типами датчиків.

3. Настроювана частота дискретизації для конкретних умов експлуатації

Швидкість оновлення сигналу можна регулювати на вимогу за допомогою вбудованих налаштувань дискретизації в реальному часі (RTS). Інженери можуть гнучко налаштовувати параметри на основі циклів роботи польового обладнання та вимог до точності процесу, збалансовуючи точність збору даних і ефективність системи, щоб відповідати широкому діапазону сценаріїв керування, від високошвидкісних до низькошвидкісних програм.

Реальний приклад промислового застосування

У системі автоматизації очищення стічних вод Allen-Bradley 1756-IF16 фіксує аналогові сигнали в реальному часі від польових датчиків рН і передає високоточні перетворені дані до ПЛК ControlLogix. На основі попередньо встановлених параметрів процесу ПЛК виконує обчислення для автоматичного керування пуском/зупинкою та робочою частотою дозуючих насосів, точно регулюючи рівень рН стічної води. Цей повністю автоматизований процес замкнутого циклу керування замінює традиційні ручні методи тестування та налаштування, тим самим зменшуючи витрати на робочу силу та технічне обслуговування, одночасно значно підвищуючи стабільність і стандартизацію процесу очищення стічних вод.

Стандартизований посібник з експлуатації та технічного обслуговування

1. Протоколи поточного технічного обслуговування

Модуль слід розміщувати в герметичній сухій електричній шафі керування з акцентом на захист від вологи, оскільки вологість у зоні клем може легко спричинити дрейф аналогового сигналу. Регулярно перевіряйте герметичність клем проводки; Аналогові сигнали дуже чутливі до контактного опору, а слабкі з’єднання можуть безпосередньо призвести до аномалій даних і спотворення сигналу.

2. Методи усунення несправностей каналу

Якщо на одному каналі спостерігаються аномалії даних або помилки «поза межами діапазону», немає необхідності негайно замінювати модуль. Натомість спочатку поміняйте проводку каналу та перевірте параметри конфігурації програмного забезпечення. Більшість несправностей виникають через проблеми з датчиками, помилки підключення або невідповідності параметрів; виключення периферійних проблем перед діагностикою апаратного збою запобігає непотрібним витратам на заміну.

3. Вимоги до тривалого зберігання

Для тривалого виведення з експлуатації відключіть джерело живлення та очистіть поверхню модуля від пилу. Помістіть модуль в антистатичний герметичний пакет і зберігайте його в сухому середовищі з контрольованою температурою, вільним від корозійних речовин і сильних електромагнітних перешкод. Це ефективно запобігає окисленню контактів і деградації схеми через вологість, забезпечуючи стабільність для майбутнього розгортання.

Відповідність електропроводці та етапи налаштування програмного забезпечення

1. Специфікації вибору клемної колодки

Allen Bradley 1756-IF16 не включає клемний блок; 36-контактний аксесуар RTB (Removable Terminal Block) необхідно вибрати окремо. Звичайні сумісні моделі включають: 1756-TBCH (пружинний термінал із клітковим затискачем), який дозволяє швидко підключати проводку без викрутки; і 1756-TBS6H (гвинтові затискачі), придатні для стандартних застосувань промислової проводки. Вибір має ґрунтуватися на конкретних експлуатаційних потребах і потребах технічного обслуговування на місці.

2. Стандартизовані процедури підключення

Використовуйте екрановану виту пару для передачі аналогового сигналу, заземлюючи екран кабелю лише на одному кінці модуля. Дотримуйтесь мінімальної відстані 30 см між кабелями аналогового сигналу та лініями електропередач, щоб запобігти перешкодам від ланцюгів живлення. Використовуйте дріт діаметром 0,5–1,5 мм² (22–16 AWG) із стандартною довжиною зачистки 8–10 мм, щоб забезпечити надійне з’єднання та надійний контакт.

3. Робочий процес стандартної конфігурації Studio 5000

Крок 1: Додайте модуль 1756-IF16 до дерева конфігурації вводу-виводу програмного забезпечення. Крок 2: Виберіть тип сигналу (напруга/струм) і діапазон вимірювання для кожного каналу. Крок 3: Налаштуйте режим введення (односторонній, диференціальний або високошвидкісний) відповідно до вимог програми. Крок 4. Увімкніть цифрову фільтрацію та за потреби встановіть високий/низький порогові значення тривоги. Крок 5: Завантажте конфігурацію в контролер і переконайтеся, що показання каналу в нормі, перш ніж запускати систему в експлуатацію.

Усунення несправностей світлодіодного індикатора стану

1. Стан індикатора PWR (живлення).

Постійне зелене світло вказує на нормальне живлення модуля; не потрібно жодних дій. Якщо індикатор не горить, живлення відсутнє; перевірте стан живлення системи ControlLogix і перевірте з’єднання об’єднавчої панелі на наявність ослабленості або несправностей.

2. Індикатор стану «OK».

Постійне зелене світло вказує на нормальну роботу без збоїв; постійне червоне світло вказує на збій апаратного забезпечення або помилку конфігурації — спробуйте увімкнути живлення, щоб скинути налаштування, але якщо несправність не зникне, модуль потрібно замінити. Миготливий індикатор вказує на те, що модуль знаходиться в режимі очікування конфігурації; нормальну роботу можна відновити, завантаживши відповідну конфігураційну програму.

3. Індикатори стану каналу

Постійне зелене світло вказує на правильну конфігурацію каналу та точне отримання сигналу; постійне червоне світло вказує на вихід сигналу за межі діапазону або аномалію каналу, що вимагає покрокової перевірки діапазону датчика, стану проводки та параметрів конфігурації програмного забезпечення.

Методи перевірки автентичності

1. Деталі зовнішнього вигляду та корпусу

Оригінальні пристрої мають стандартний корпус серії ControlLogix "greige" (сіро-бежевий), що характеризується рівномірним кольором і гладкою високоякісною обробкою; на підробках часто спостерігаються розбіжності в кольорі, ненормальний блиск поверхні або груба текстура корпусу. Оригінальні модулі важать приблизно 0,22 кг із рівномірним розподілом ваги, тоді як підроблені, як правило, легші та здаються неміцними або погано сконструйованими.

2. Деталі етикетки та клеми

Етикетки оригінальних моделей мають чіткий, стійкий друк із гладкими плоскими краями, які не відшаровуються; у клемному блоці використовується оригінальний сірий роз’ємний дизайн від виробника з гвинтами, які обертаються плавно, не застрягаючи та не задираючись. У підробках часто використовуються неякісні пластикові компоненти та погано оброблена металева фурнітура.

3. Деталі штифта задньої плати

Оригінальні контакти задньої панелі мають товсте позолочене покриття, акуратно вирівняні, прямі та без окислення чи чорних плям; підробки часто використовують луджені шпильки, які схильні до окислення та деформації, що з часом призводить до погіршення контакту.

Переваги постачання технології Feimu

1. Гарантована автентична поставка

Заснована в Цзянмень, Гуандун у 2005 році, наша компанія має багаторічний досвід експорту запчастин для промислового контролю. Ми вже давно постачаємо оригінальні промислові компоненти керування від таких брендів, як Rockwell, Siemens, GE та Schneider, у понад 30 країн світу. Усі пристрої Allen-Bradley 1756-IF16 є справжніми фабричними продуктами — без ремонту, модифікації чи підробок — і повністю простежуються. 2. Комплексне тестування перед транспортуванням

Перед відправкою кожен модуль проходить перевірку фактичної напруги та сигналу струму. Ми перевіряємо точність збору даних, стабільність зв'язку та функції сигналізації канал за каналом. Суворо дотримуючись технічних специфікацій OEM, ми запобігаємо відвантаженню модулів із прихованими дефектами, забезпечуючи негайну стабільність і зручність використання після встановлення.

3. Швидка доставка зі складу

Ми підтримуємо цілорічний запас аналогових модулів серії ControlLogix. Щоб задовольнити термінове технічне обслуговування заводу або прискорені вимоги проекту, ми пропонуємо перевірку замовлення та доставку в той же день, тим самим мінімізуючи час простою обладнання та запобігаючи втратам, пов’язаним із затримками проекту.

4. Експертна технічна підтримка

Наша команда має значний досвід роботи з системами ControlLogix, охоплюючи все: від стандартів проводки та налаштування програмного забезпечення до перемикання режимів і усунення несправностей. Ми можемо точно вирішити проблеми, що виникли під час роботи, такі як ненормальні показання, неправильний вибір режиму, помилки конфігурації та збої проводки. Ми гарантуємо відповідь на технічні запити протягом 12 годин і завершення комерційного узгодження протягом 24 годин.

Контактна інформація

Електронна адреса: sales@feimutech.com

WhatsApp: +86 13358323579

Веб-сайт: www.feimuplc.com

Час відповіді: Технічні запити протягом 12 годин. Комерційні запити протягом 24 годин.

FAQ

1. Чи підтримує модуль стандартні промислові сигнали 4-20 мА?

так Модуль ізначально сумісний із струмовими входами 0–20 мА та може бути налаштований за допомогою програмного забезпечення Studio 5000 для підтримки стандартних промислових сигналів датчиків 4–20 мА, що робить його повністю придатним для типових польових аналогових програм збору даних.

2. Чи підтримує ControlLogix 1756-IF16 гарячу заміну?

так Ця серія підтримує онлайн-обслуговування, дозволяючи видаляти та замінювати модулі без вимкнення системи, що ідеально підходить для обслуговування обладнання в безперервних виробничих середовищах.

3. Чи входять клемні колодки в комплект придбання модуля?

Ні. Модулі та клемні блоки ControlLogix продаються окремо. Ви повинні вибрати сумісний 36-контактний клемний блок (наприклад, 1756-TBCH або 1756-TBS6H); ми можемо надати повний набір сумісних аксесуарів.

4. Чи можуть інші канали функціонувати нормально, якщо один канал виходить з ладу?

Продовжувати роботу не рекомендується. Збій одного каналу погіршує загальну ефективність ізоляції модуля, створюючи ризик внутрішнього короткого замикання та перехресних перешкод. Це може вплинути на точність отримання інших каналів або навіть спричинити повний збій системи; тому модуль слід негайно замінити, щоб забезпечити стабільність системи.
