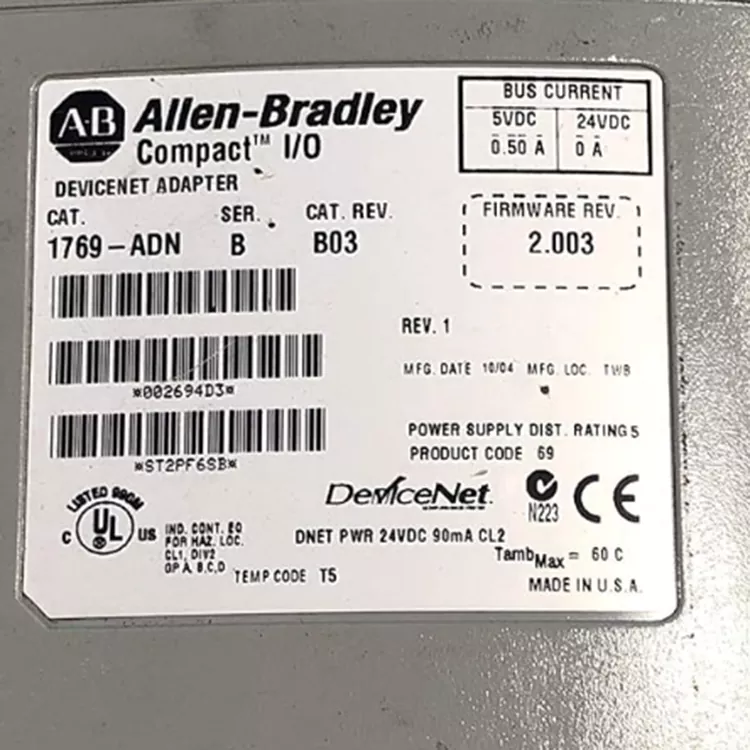

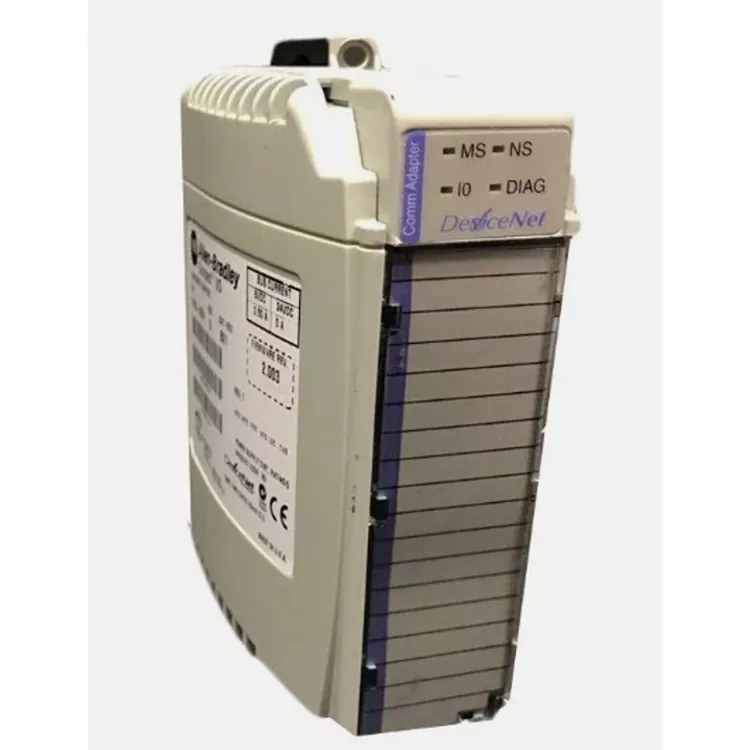

Allen Bradley 1769 ADN є основним комунікаційним адаптером системи вводу-виводу AB Compact, який відповідає за стабільне підключення всіх станцій вводу-виводу 1769 до шини DeviceNet. Один модуль може підтримувати до 30 розширень модулів вводу/виводу та підтримує декілька швидкостей передачі даних. Він має сильні можливості захисту від перешкод і широко використовується в глобальному автомобільному виробництві, пакуванні, логістиці, легкій промисловості та інших існуючих застарілих автоматизованих виробничих лініях. Як професійний постачальник глибоко вкорінений на закордонному ринку запасних частин промислового керування, Feimu Technology пройшла тестування з’єднання шини, стрес-тестування стабільності зв’язку та виявлення старіння портів для всіх модулів, що надходять на склад. Він суворо відсіює приховані проблеми для ремонту та відновлених модулів збірки, щоб усунути поширені ризики, такі як втрата мережевих пакетів і розрив зв’язку. Якість модуля справжня, продуктивність стабільна, і він повністю сумісний з оригінальною конфігурацією системи. Закордонні клієнти можуть безпосередньо замінити та встановити його без необхідності перепрограмування та налагодження.

Основні переваги

Мережевий інтерфейс DeviceNet: забезпечує можливість зв’язку DeviceNet для компактної системи введення/виведення 1769.

Розширення ємності вводу/виводу: можна підключати кілька модулів вводу/виводу серії 1769, що підходить для програм розподіленого вводу/виводу.

Проста системна інтеграція: підходить для використання з існуючими системами керування CompactLogix і мережами DeviceNet.

Промислове застосування: підходить для сценаріїв виробництва, пакування, транспортування матеріалів і автоматизації обладнання.

Висока вартість обслуговування: може використовуватися як запасна частина комунікаційного адаптера для застарілих систем CompactLogix, які все ще використовують архітектуру DeviceNet.

Внутрішня структура

Як адаптер DeviceNet, Allen Bradley 1769 ADN складається в основному з комунікаційних інтерфейсів, схем керування процесом, інтерфейсів шини вводу/виводу, ланцюгів живлення та захисту. Усі частини працюють разом, щоб завершити обмін даними між мережею DeviceNet і компактною системою введення-виведення 1769.

Процес роботи:

Мережа DeviceNet → Інтерфейс зв'язку → Схема протоколу/керування → Шина вводу/виводу 1769 → Модуль вводу/виводу → Польове обладнання

Важливі параметри

FAQ

Q1. Як визначити, чи справно він працює?

Ви можете спостерігати за індикатором стану модуля, щоб перевірити стан пристрою, а потім додатково перевірити мережевий зв’язок DeviceNet, обмін даними введення/виведення та діагностичну інформацію на стороні контролера.

Q2. Чи належить він процесору CompactLogix?

Ні. Allen Bradley 1769 ADN є комунікаційним адаптером і не виконує основну програму ПЛК. Він в основному здійснює обмін даними між мережею DeviceNet і системою введення/виведення 1769.

Q3. Які комунікаційні мережі підтримуються?

Переважно підтримує мережу DeviceNet і може використовуватися як пристрій-адаптер введення/виведення в мережі DeviceNet.

Q4. Як спілкуватися з модулем вводу/виводу 1769?

A: Адаптер обмінюється даними з модулем вводу/виводу, встановленим у системі, через локальну шину вводу/виводу 1769 Compact, а потім зв’язується з системою управління верхнього рівня через мережу DeviceNet.

Q5. Які пункти слід перевірити при збої зв'язку?

Зосереджено на блоці живлення DeviceNet, мережевому кабелі, адресі вузла, швидкості передачі даних, мережевих терміналах, роз’ємах і стані встановлення модуля введення/виведення 1769.

Процес перевірки

1. Перевірка зовнішнього вигляду → Перевірте, чи корпус, інтерфейси, гвинти та етикетки знаходяться в хорошому стані.

2. Перевірка моделі → Підтвердьте, що модель таблички, серія та інша інформація відповідають замовленню.

3. Тест живлення → Перевірте індикатор і стан роботи модуля.

4. Перевірка зв’язку → Отримайте доступ до мережі DeviceNet, щоб підтвердити, що зв’язок і обмін даними введення/виведення є нормальними.

5. Перевірка програмного забезпечення → Використовуйте програмне забезпечення Rockwell для перевірки ідентифікації та стану несправності обладнання.

6. Запишіть результати → Сфотографуйте матеріальний об’єкт, паспортну табличку та процес випробування, сформуйте протокол перевірки та упакуйте товар для доставки.

Чому обирають нас

Глобально застаріла система автоматизації закупівель запасних частин, вирушайте на виробництво дефіцитного основного джерела науково-технічного модуля зв’язку, рішуче покінчіть із вихідними репліками та відремонтованими товарами. Кожен товар може надавати повні записи перевірки якості, підтримує численні канали міжнародної логістики та може супроводжуватися повним набором зовнішньоторговельних митних документів. Маючи багаторічний досвід постачання закордонних проектів, компанія знайома зі стандартами закупівлі запасних частин на заводах за кордоном і процесами перевірки. У той же час він надає дистанційну технічну допомогу, швидко реагує на аварійні збої обладнання за кордоном і максимально мінімізує час простою та втрати виробництва.

Процес встановлення

1. Перевірка системи → Переконайтеся, що Allen Bradley 1769 ADN, модулі введення/виведення 1769 і конфігурація мережі DeviceNet збігаються.

2. Вимкніть інсталяцію → Вимкніть живлення системи та правильно встановіть 1769 ADN у систему введення/виведення 1769.

3. Під’єднайте мережу → Під’єднайте комунікаційний кабель DeviceNet та джерело живлення мережі за потреби.

4. Перевірте з’єднання, щоб переконатися, що застібка модульної плати, роз’єми та лінія зв’язку міцні.

5. Перевірка увімкнення живлення → Увімкніть живлення, перевірте, чи індикатор стану в нормі.

6. Конфігурація вузла DeviceNet - > параметри конфігурації та перевірка контролера з адаптером.

7. Функціональні тести для перевірки нормального обміну даними введення/виведення підтвердили, що система працює стабільно після введення в експлуатацію.
