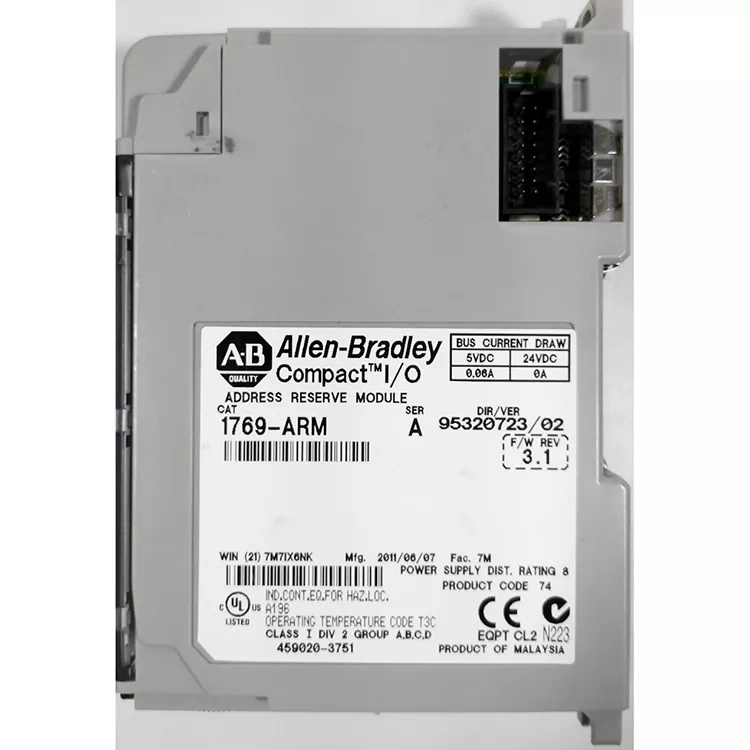

Allen Bradley 1769 ARM використовується для блокування адреси слота вводу/виводу стійки, гарантуючи, що конфігурацію програми не потрібно змінювати під час заміни або розширення апаратного забезпечення. Він широко використовується в зарубіжній обробці води, пакуванні та виробничому обладнанні з інвентарем. Як професійний постачальник для закордонних ринків, Feimu Technology проводить ідентифікацію об’єднавчої плати та перевірку з’єднання для всіх вхідних продуктів, відсіює старіння контактів, відремонтовані та відремонтовані товари, і товари можна безпосередньо встановлювати та використовувати, що відповідає потребам швидкої заміни закордонних заводів.

Основні переваги

Зберігати розташування адреси вводу/виводу: у фактичних модулях вводу/виводу, тимчасово не встановлених, щоб зберегти структуру системної адреси.

Зручне розширення системи: пізно збільшити модуль вводу/виводу, можна зменшити наслідки перерозподілу адрес.

Просте технічне обслуговування: підходить для промислового модуля, який тимчасово видаляється або замінюється.

Поліпшення сумісності: існуюча керуюча програма допомагає підтримувати структуру адреси введення/виведення.

Внутрішня структура

Як адаптер DeviceNet, Allen Bradley 1769 ADN складається в основному з комунікаційних інтерфейсів, схем керування процесом, інтерфейсів шини вводу/виводу, ланцюгів живлення та захисту. Усі частини працюють разом, щоб завершити обмін даними між мережею DeviceNet і компактною системою введення-виведення 1769.

Процес роботи:

Мережа DeviceNet → Інтерфейс зв'язку → Схема протоколу/керування → Шина вводу/виводу 1769 → Модуль вводу/виводу → Польове обладнання

Важливі параметри

FAQ

Q1. Чи можна замінити його безпосередньо звичайним модулем введення/виведення?

Ні, це не можна просто замінити. Функція Allen Bradley 1769 ARM – зберігати адреси, що відрізняється від функцій цифрових і аналогових модулів введення/виведення.

Q2. Програма PLC може виконувати?

не можу Це не центральний процесор, але він використовується для керування адресами вводу/виводу та конфігурації системи допоміжного модуля.

Q3. Насправді канал введення-виведення?

Ні, його основною функцією є збереження розташування адреси, і він не забезпечує фактичного цифрового чи аналогового вводу-виводу.

Q4. Коли потрібно використовувати?

Цей модуль можна використовувати, коли системі потрібно тимчасово зарезервувати місце розташування адреси вводу-виводу 1769 або планується додати фактичні модулі вводу-виводу пізніше.

Q5. Потрібно налаштувати I/O після встановлення?

Має бути встановлено відповідно до потреб конкретної системи CompactLogix і конфігурації контролера, може правильно ідентифікувати та підтверджувати модуль контролера в структурі системи.

Процес перевірки

1. Перевірка зовнішнього вигляду → Перевірте, чи корпус, інтерфейси, гвинти та етикетки знаходяться в хорошому стані.

2. Перевірка моделі → Підтвердьте, що модель таблички, серія та інша інформація відповідають замовленню.

3. Тест живлення → Перевірте індикатор і стан роботи модуля.

4. Перевірка зв’язку → Отримайте доступ до мережі DeviceNet, щоб підтвердити, що зв’язок і обмін даними введення/виведення є нормальними.

5. Перевірка програмного забезпечення → Використовуйте програмне забезпечення Rockwell для перевірки ідентифікації та стану несправності обладнання.

6. Запишіть результати → Сфотографуйте матеріальний об’єкт, паспортну табличку та процес випробування, сформуйте протокол перевірки та упакуйте товар для доставки.

Поля застосування

Автоматична виробнича лінія: відкладіть у майбутньому місці розширення вводу/виводу, зручно пізніше збільшити датчики та виконавчі механізми.

Обладнання для упаковки: обладнання на стадії проектування із зарезервованою адресою вводу/виводу, пізно, щоб зменшити оновлення апаратного забезпечення до впливу керуючої програми.

Система транспортування матеріалу: зарезервуйте позиції модулів для подальшого додавання точок виявлення, перетворювачів частоти або приводів.

Оновлення механічного обладнання: видаліть старі модулі або тимчасово відсутні замінні модулі та збережіть оригінальну структуру адреси введення/виведення.

Великі системи керування CompactLogix: використовуйте для стандартизованої компоновки вводу/виводу для полегшення розширення та обслуговування обладнання.

Кейси та оцінки клієнтів

Закордонний виробник обладнання для очищення води, модуль 1769 ARM, налаштований оригінальним заводом, був пошкоджений, а адреси вводу/виводу були зміщені після видалення, що призвело до безперервного спрацьовування обладнання. Вони придбали оригінальний перевірений і виміряний модуль у Feimu Technology, завершили транскордонну доставку, і відображення вводу/виводу було відновлено, усунувши сигналізацію обладнання.

Клієнт: Цей модуль збереження адрес важко придбати. Товари пройшли повне тестування і не потребують модифікації програми для вирішення наших помилок зіставлення вводу-виводу.

Чому обирають нас

Зосередьтеся на глобальному постачанні дефіцитних запасних частин для серії Rockwell Compact I/O, суворо контролюйте джерела постачання та запобігайте надходженню контрафактної та відремонтованої продукції. Кожен товар постачається із записом тестування та підтримує багатоканальне міжнародне логістичне забезпечення. Він може поєднуватися з повним комплектом зовнішньоекономічних митних документів. Знаючи сценарії технічного обслуговування закордонного обладнання, він може надати базові технічні відповіді, щоб допомогти закордонним клієнтам швидко усунути ненормальні несправності та зменшити час простою обладнання.

Процес встановлення

1. Підтвердження системи: переконайтеся, що Allen Bradley 1769 ARM сумісний із системою введення-виведення CompactLogix 1769.

2. Вимкнення живлення системи: вимкніть живлення контролера та системи введення/виведення.

3. Визначте місце встановлення: відповідно до початкового планування адреси вводу/виводу, 1769 – ARM буде встановлено у вказаному місці.

4. Установка модуля: на роз'єм шини 1769, push-модуль і замок фіксованих установ.

5. Перевірте з’єднання, переконайтеся, що модуль і сусідні модулі 1769 надійно з’єднані.

6. Увімкніть систему: відновіть живлення та перевірте стан контролера та введення/виведення.

7. Перевірка конфігурації: Використовуйте відповідне програмне забезпечення Rockwell, щоб перевірити структуру введення/виведення та конфігурацію адреси, щоб підтвердити нормальну роботу системи.

Термін служби

Allen Bradley 1769 ARM належить до серії промислових модулів керування CompactLogix 1769, які в основному використовуються для збереження адреси введення/виведення та призначені для тривалої роботи в середовищах промислової автоматизації. Фактичний термін служби залежить від умов роботи, встановлення та умов технічного обслуговування.

Розрахунковий термін служби: використання електроніки промислового класу підходить для безперервної роботи системи автоматичного керування.

Типовий цикл обслуговування: за умови стабільної температури, вологості та електричного середовища він може підтримувати безперервну роботу протягом багатьох років.

Фактори, що впливають на життя:

Внутрішня температура шафи керування та умови розсіювання тепла

Запилене, вологе та агресивне газове середовище

Стабільність електропостачання та ураження електричним струмом

Модуль для встановлення та обслуговування
