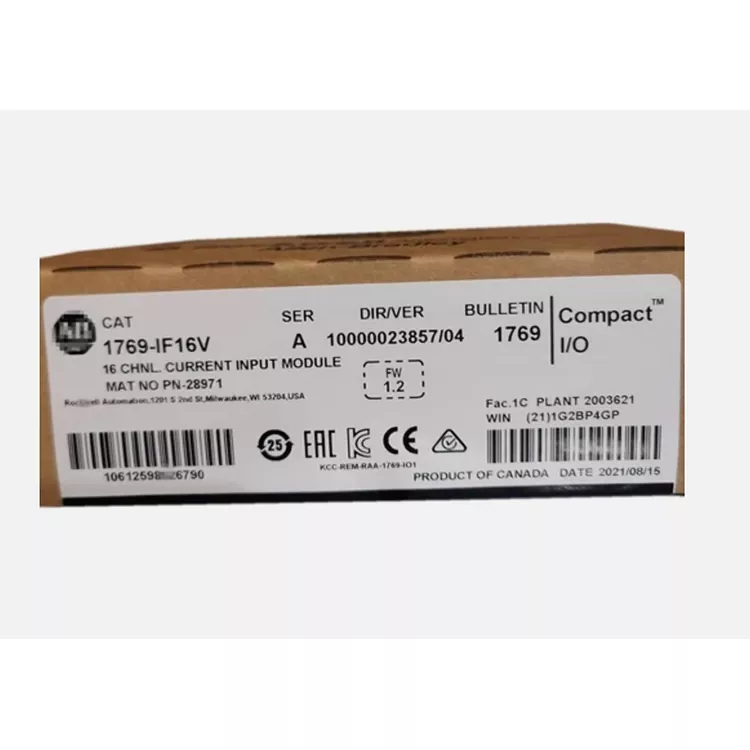

Аллен Бредлі 1769 IF16V

Allen Bradley 1769 IF16V – це 16-канальний модуль аналогового введення напруги, який використовується для збору сигналів напруги датчиків і широко використовується в існуючому обладнанні автоматизації в зарубіжній хімічній промисловості, обробці води, виробництві тощо. Як професійний постачальник, який обслуговує закордонні ринки, модуль складського запасу Feimu Technology завершує калібрування точності всіх каналів і шину задньої плати. тестування стабільності; він також відфільтровує продукти з дрейфом сигналу та виконує апаратний ремонт або оновлення дефектних елементів. Після надходження продуктів їх можна безпосередньо встановити в обладнання для заміни, тим самим задовольняючи термінові потреби в обслуговуванні закордонних фабрик.

Процес встановлення

1. Перевірка системи → Переконайтеся, що Allen Bradley 1769 IF16V сумісний із системою CompactLogix 1769 і що контролер підтримує цей модуль.
2. Від’єднайте живлення → Вимкніть живлення ПЛК і системи вводу-виводу, щоб уникнути пошкодження обладнання, спричиненого встановленням під напругою.

3. Визначте місце встановлення → Відповідно до плану конфігурації вводу/виводу встановіть модуль у визначеному місці групи модулів вводу/виводу 1769.

4. Встановлення модуля → Вирівняйте роз’єм шини 1769, вставте модуль і зафіксуйте пряжку, щоб переконатися, що модуль надійно закріплений.
5. Сигнальна проводка для підключення аналогового вхідного сигналу напруги відповідно до визначення клеми та переконайтеся, що екранування сигналу та заземлення правильні.
6. Конфігурація програмного забезпечення → Додайте 1769-IF16V у RSLogix 5000 / Studio 5000 і встановіть вхідний діапазон, параметри фільтра та конфігурацію каналу.
7. Тест увімкнення живлення → Відновіть живлення системи, перевірте індикатор стану модуля та діагностичну інформацію контролера.
8. Подайте сигнал і перевірте стандартний сигнал вхідної напруги, переконайтеся, що значення ПЛК відповідають фактичному вхідному сигналу, завершіть налагодження.

Основні сильні сторони

16-канальний вхід високої щільності: один модуль може збирати багатоканальний аналоговий сигнал напруги, що економить місце в шафі керування.
Високоточне перетворення сигналу: технологія аналого-цифрового перетворення Sigma - Delta покращує стабільність збору даних.
Підтримка кількох діапазонів напруги: підходить для різних типів датчиків і польових приладів.
Сильна здатність запобігати перешкодам: підтримка фільтрації вхідних даних і функцій діагностики, підвищення надійності промислового середовища.
Зручність інтеграції CompactLogix: прямий доступ до системи введення/виведення 1769, спрощена конструкція системи.

Важливі параметри

Чому обирають нас

Feimu Technology постачає дефіцитні запчастини для промислового керування, які були зняті з виробництва Rockwell у всьому світі. Він суворо перевіряє джерела живлення для модуля аналогового введення Allen Bradley 1769 IF16V і виключає ремонт і відновлені частини з точним затуханням і несправностями каналів. Перед випуском кожного модуля зі складу виконується багатоканальна перевірка точності та онлайн-тестування об’єднавчої плати, щоб уникнути прихованих несправностей, таких як дрейф аналогового сигналу та неточне зчитування, а також видаються записи про тестування. Підтримує різноманітну міжнародну логістику, може заповнити повний набір документів митної декларації зовнішньої торгівлі. Знайомі з закордонними Компактне технічне обслуговування (введення/виведення та старе обладнання, може стати основою для технічної допомоги, швидка обробка нестандартних проблем із отриманням аналогового сигналу, скорочення незапланованих простоїв, що призвели до втрати виробництва.

Поля застосування

1. Контроль промислових процесів

Збирати сигнали напруги від датчиків тиску, температури, рівня рідини та інших;

Використовується для моніторингу виробничого процесу в реальному часі.

2. Автоматизовані потокові лінії

аналоговий зворотний зв'язок датчика збору;

Реалізація визначення стану обладнання та управління замкнутим циклом.

3. Система моніторингу обладнання

Моніторинг двигуна, джерела живлення, параметрів імітації вібрації, таких як;

Підвищення ефективності обслуговування обладнання.

4. Система енергетичного менеджменту

Збирати аналогові сигнали, пов’язані з напругою та потужністю;

Використовується для аналізу даних і контролю оптимізації.

5. Машинобудівне обладнання

Використовується для ЧПК, роботів, випробувального обладнання та іншого збору аналогових величин.

Справа клієнта та оцінка

Модуль 1769 IF16V закордонної водоочисної станції має дрейф зчитування каналу, спотворення даних датчика, і параметри процесу не можна нормально контролювати. Клієнт придбав кваліфікований оригінальний модуль у Feimu Technology, і було завершено транскордонну доставку для заміни. Усі зібрані дані аналогового каналу відновили точність і стабільність, і обладнання відновило нормальну роботу.

Оцінка замовника: непросто знайти відповідний аналоговий модуль вимірювання. Отримання його безпосередньо для встановлення вирішило для нас складну проблему дрейфу даних.

FAQ

Q1. Які можуть бути причини нестабільного вхідного сигналу?

Лінія аналогового сигналу не використовує екранований дріт;

Погане заземлення;

Неправильна конфігурація діапазону введення;

На місці існують електромагнітні перешкоди від двигунів, перетворювачів частоти тощо;

Вихід датчика нестабільний.

Q2. Як впоратися з тим, що ПЛК не може розпізнати?

Чи правильно встановлено Allen Bradley 1769 IF16V;

Чи нормальне сполучення автобусом 1769;

Чи правильна конфігурація модуля в Studio 5000 / RSLogix 5000;

Чи сумісна мікропрограма контролера.

Q3. Як підвищити точність вимірювання?

Використовуйте стабільне джерело сигналу на місці;

Правильно встановити діапазон введення;

Розумно встановити параметри вхідної фільтрації;

Виконайте хорошу роботу щодо екранування та заземлення сигнальної лінії.

Q4. Які пристрої можна підключати?

Промислове обладнання, до якого можна підключити сигнали вихідної напруги, наприклад:

датчик тиску;

Датчик рівня рідини

Передавач температури;

Датчик положення;

Вимірювальний інструмент.

Q5. Які поширені помилки?

Відсутність вхідного сигналу в каналі;

Велике відхилення в показаннях;

Коливання вхідного значення;

Збій зв'язку модуля;

Помилка конфігурації каналу.
