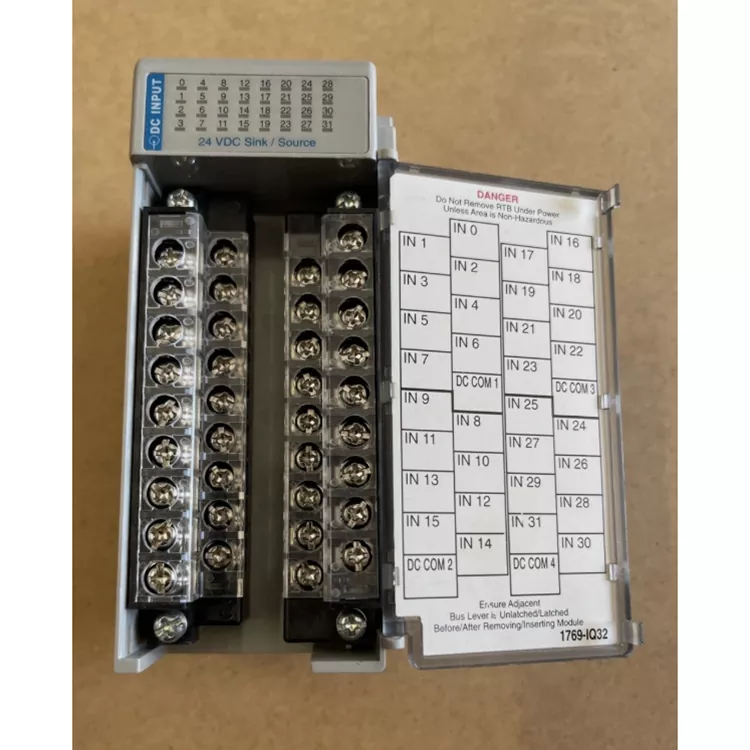

Аллен Бредлі 1769 IQ32

Allen Bradley 1769 IQ32 — це 32-точковий модуль цифрового введення постійного струму високої щільності. Він підходить для збору сигналів безконтактних перемикачів і фотоелектричних датчиків у великомасштабних додатках і широко використовується на закордонних автомобільних складальних лініях, транспортуванні матеріалів і автоматизованих виробничих лініях. Feimu Technology була активно задіяна в сфері промислового контролю за кордоном і є надійним глобальним постачальником запасних частин.

Усі вхідні модулі проходять послідовне виявлення сигналу каналу та онлайн-тестування шини задньої панелі. Усі несправні продукти з пошкодженням каналів, прихованим старінням або ремонтом підлягають суворій перевірці. Немає потреби в додатковому налагодженні після прибуття, і їх можна безпосередньо встановити та замінити, повністю відповідаючи вимогам використання закордонних заводів для екстреного обслуговування та швидкого відновлення виробництва.



Основна перевага

32-точковий вхід високої щільності: один модуль може збирати більше сигналів на місці, зменшуючи кількість модулів і простір для встановлення.
Економія простору в шафі управління: підходить для обладнання автоматизації з великою кількістю точок введення/виведення.
Стабільна та надійна робота: конструкція промислового класу, придатна для тривалої безперервної роботи.
Сумісність із системою CompactLogix: може бути безпосередньо інтегрована в архітектуру вводу/виводу 1769.
Просте обслуговування: модульна структура, що полегшує заміну та розширення.



Процедура обробки даних

Місцевий вхідний сигнал 24 В постійного струму → інтерфейс вхідного терміналу → схема захисту/фільтрації → схема фотоелектричної ізоляції → блок визначення стану входу → модуль обробки даних → інтерфейс шини 1769 → контролер CompactLogix

Важливі параметри



Параметр	Специфікація
Модель	1769 IQ32
Серія	CompactLogix 1769
Тип продукту	Цифровий вхідний модуль постійного струму
Тип введення	Цифровий вхід постійного струму
Кількість входів	32 бали
Номінальна вхідна напруга	24 В постійного струму
Діапазон робочої напруги	10～30В постійного струму
Вхідний струм	прибл. 4,3 мА при 24 В постійного струму
Час затримки введення	прибл. 8 мс (ВКЛ/ВИМК)
Напруга ізоляції	75 В постійного струму (безперервна ізоляція)
Система введення/виведення	Компактний ввід-вивід 1769
Споживана потужність	прибл. 115 мА при 5,1 В постійного струму
Спосіб встановлення	Монтаж на DIN-рейку або панель
Спосіб спілкування	Через 1769 Compact I/O Bus

Чому обирають нас

Оскільки більшість постачальників на ринку виконують лише просте сортування за зовнішнім виглядом, Feimu Technology, як глобальний постачальник запчастин AB, які зняті з виробництва, встановила ексклюзивні стандарти тестування для модулів введення високої щільності, таких як Allen Bradley 1769 IQ32.

Ми усуваємо відремонтовані та відремонтовані деталі зі старими каналами або несправними точками. Перед тим, як кожен модуль покине склад, ми завершуємо перевірку шини об’єднавчої плати та проводимо 32-канальне точкове тестування під час увімкнення живлення, щоб запобігти частим небезпекам на місці, таким як втрата сигналу та зависання точок. Ми також надаємо повні записи тестування разом з товаром. Він сумісний із процесами закупівель за кордоном, підтримує численні міжнародні транспортні канали та може надати повний набір документів для митної декларації.

Ми посилили технічне обслуговування застарілої системи Compact I/O і можемо надати базові технічні довідки, щоб допомогти клієнтам швидко впоратися з помилками цифрового вхідного сигналу, мінімізуючи незаплановані втрати під час простою максимальною мірою.



FAQ

Q1. Які пристрої на місці можна підключити?

фотоелектричні датчики;
Безконтактні перемикачі;
Кінцеві вимикачі;
кнопкові вимикачі;
Релейні вихідні пристрої;
Сигнали зворотного зв'язку роботи обладнання.

Q2. Як впоратися з ненормальним станом точки введення?

Перевірте джерело живлення 24 В постійного струму на місці;
Перевірте правильність підключення вхідних клем;
Перевірте стан виходу датчика;
Перевірте підключення загального терміналу;
Усунути електромагнітні перешкоди на місці.

Q3. Як вирішити, якщо ПЛК не може розпізнати?

Перевірте правильність установки модуля;
Перевірте з'єднання шини 1769;
Перевірити конфігурацію модуля Studio 5000 / RSLogix 5000;
Переглянути діагностичну інформацію контролера.

Q4. Чи підтримує він високошвидкісне введення?

1769 IQ32 в основному використовується для збору загальних цифрових вхідних величин. Якщо потрібні високошвидкісні імпульсні або високошвидкісні програми підрахунку, слід вибрати спеціальний високошвидкісний вхідний модуль.

Q5. Як підвищити стабільність системи?

Використовуйте стабільне джерело живлення 24 В постійного струму;
Тримайте лінії вхідного сигналу подалі від кабелів живлення;
Виконайте хорошу роботу щодо заземлення та екранування;
Регулярно перевіряйте герметичність клем.

Після отримання товару оцінка автентичності

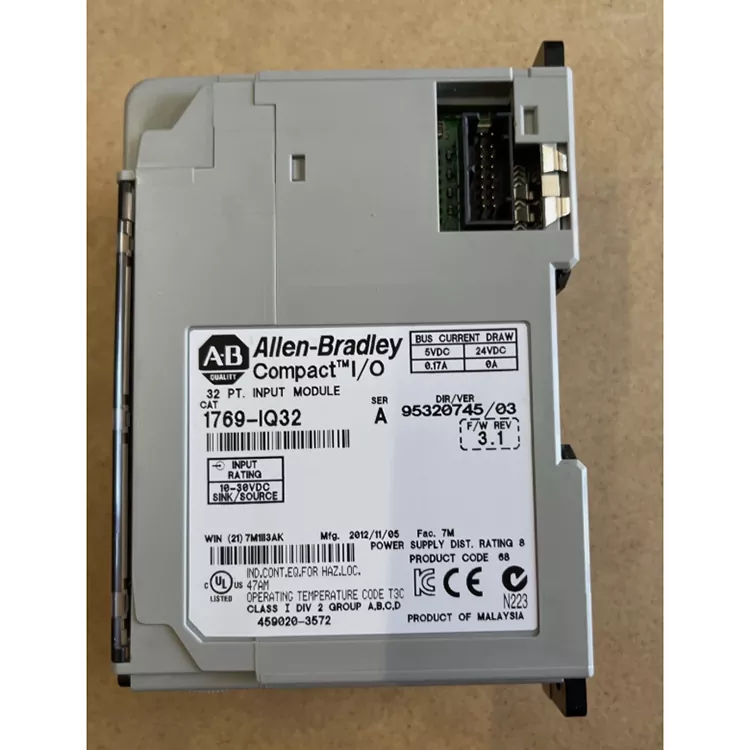

Перевірка етикетки:
Переконайтеся, що модель 1769 IQ32, ідентифікація Allen Bradley, серійний номер, номер продукту та інформація про партію чіткі та повні. Офіційні дані показують, що модель є 32-точковим модулем цифрового введення 24 В постійного струму, який можна використовувати як основу для перевірки параметрів.
Перевірка зовнішнього вигляду:
Перевірте, чи корпус Allen Bradley 1769 IQ32, кришка клем, застібки та гвинти в хорошому стані, чи немає слідів розбирання, ремонту, абляції чи очевидного зносу.
Інтерфейс для перевірки:
Перевірте інтерфейс підключення шини 1769, клема в нормі, без окислення, деформації або пошкоджень.
Параметр для перевірки:
Підтверджено: введено 32 бали; Тип входу 24 В постійного струму; Вхідний діапазон приблизно 10 ~ 30 В постійного струму; Зовнішній вигляд і компонування терміналу відповідають офіційним даним.
Комп'ютерний тест:
Для встановлення системи CompactLogix можна визначити підтверджений модуль ПЛК, і реакція вхідного сигналу точкового тестування є нормальною.
Збереження даних
Зберігайте фотографії продуктів, фотографії етикеток, записи про випробування та інформацію про завод для подальших дій.
