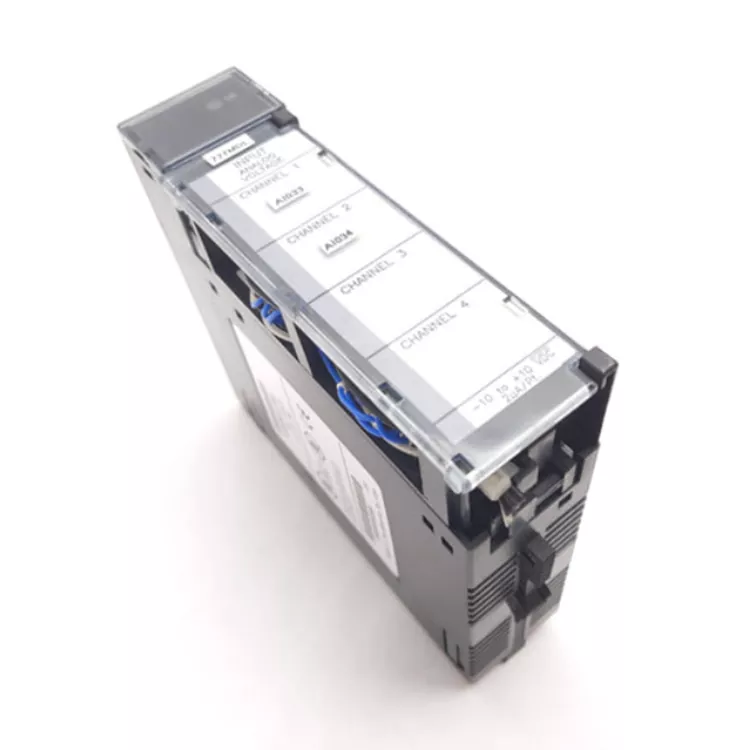

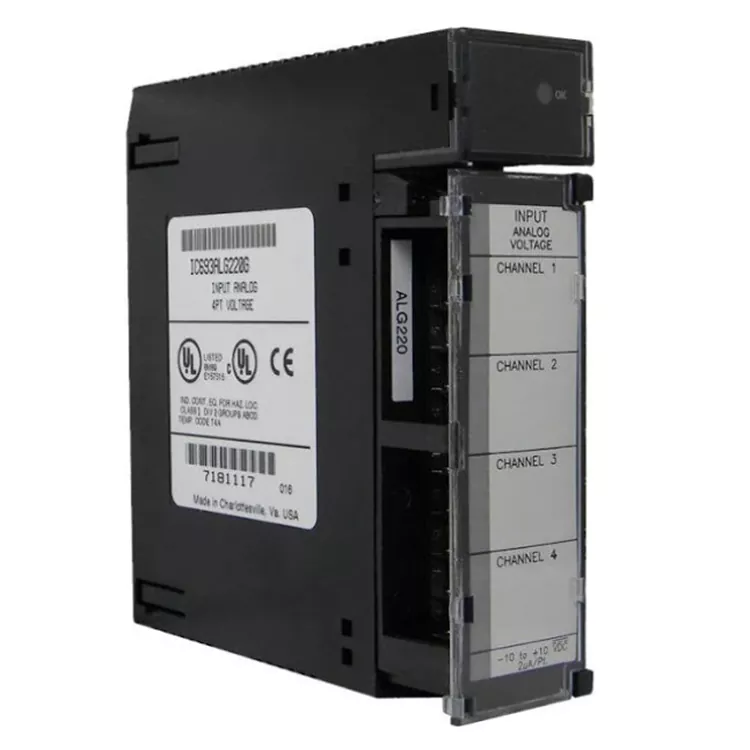

GE Fanuc IC693ALG220

GE Fanuc IC693ALG220 — це 4-канальний модуль аналогового введення напруги, спеціально розроблений для ПЛК Series 90-30. Він оснащений 12-бітним високоточним модулем аналого-цифрового перетворення та апаратною фільтрацією 17 Гц, що дозволяє цьому модулю точно збирати аналогові сигнали напруги та струму з промислових об’єктів.

Цей модуль має такі переваги, як висока точність, висока стабільність і сильні можливості захисту від перешкод. Завдяки цим функціям він широко використовується в таких сценаріях, як хімічне машинобудування, машинобудування, система опалення, вентиляції, вентиляції та кондиціонування повітря та автоматизовані виробничі лінії, здатний точно збирати різноманітні промислові аналогові сигнали датчиків, такі як тиск, рівень рідини, температура, переміщення та зворотний зв’язок по частоті, і відповідати потребам моніторингу сигналів більшості систем автоматизації малого та середнього розміру.

Якщо вам потрібне розвинене та надійне рішення для промислового аналогового збору вимірювань високої щільності, зверніться до Feimu Technology. Ми маємо товар на складі і можемо доставити його вам.

Переваги продукту

GE Fanuc IC693ALG220, як 4-канальний аналоговий модуль введення напруги, має такі переваги:

1. Висока стабільність: він має електричну ізоляцію 1500 В змінного струму, ефективно протистоїть контурам заземлення та перешкодам; він відповідає стандартам промислової електромагнітної сумісності та сейсмозахисних стандартів, підтримує роботу в широких температурах і підходить для складних і жорстких промислових середовищ.

2. Широка сумісність: він оснащений 12-розрядним АЦП для високоточного аналого-цифрового перетворення, має вбудовану апаратну фільтрацію, стійкий до високочастотних перешкод і має чудову лінійність; він підтримує сигнали напруги від -10 В до +10 В, а зовнішній резистор може бути сумісний з універсальними передавачами 4-20 мА, придатними для більшості промислових сценаріїв збору аналогових величин.

3. Жодних турбот щодо заміни: він має багату технічну документацію та випадки застосування, підходить для ремонту старого обладнання, оновлення системи та сценаріїв заміни запасних частин, з надзвичайною практичністю.

4. Висока сумісність: він сумісний з ПЛК серії GE 90-30, має невелику площу на слот, заводське калібрування не вимагає налагодження, програмування та підключення прості, і його можна швидко ввести в експлуатацію.

Поля застосування

На промислових об’єктах прийом аналогових сигналів різних датчиків широко використовується в таких галузях, як механічне обладнання, хімічне машинобудування, очищення води, опалення, вентиляція, кондиціонування, старе металургійне обладнання та автоматизовані виробничі лінії.

Він може збирати сигнали від передавачів тиску, рівня рідини, температури, об’єму, швидкості потоку тощо, а також може отримувати аналогові сигнали напруги в діапазоні від 10 В до +10 В від частотних перетворювачів і потенціометрів. Він широко використовується в моніторингу стану обладнання, зборі даних процесу, моніторингу параметрів процесу та проектах оновлення старих систем автоматизації для запасних частин GE Fanuc IC693ALG220.

Технологія / Процес

GE Fanuc IC693ALG220 виготовлено за технологією платних карт промислового рівня. Він використовує багатошарову друковану плату, яка може витримувати як високі, так і низькі температури, з окремою проводкою для аналогових і цифрових схем і тришаровим антикорозійним покриттям. Він вибирає низькотемпературний дрейф і високоточні компоненти, оснащений апаратними схемами фільтрації та завершив калібрування нульової точки та підсилення на заводі.

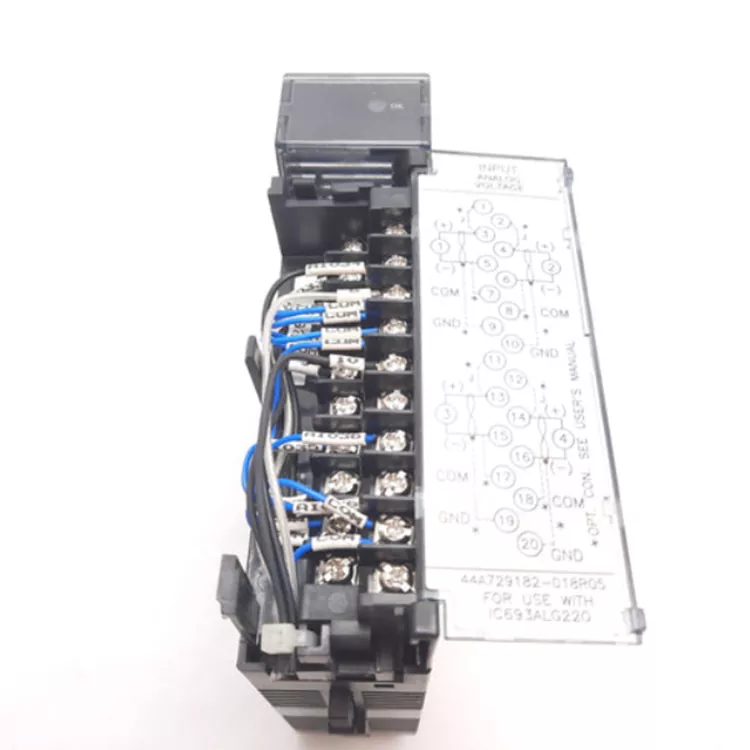

Він оснащений ізолятором 1500 В змінного струму для досягнення ізоляції між сигнальною стороною та логічною стороною. Він також поєднується з посиленими затискачами та гвинтовими клемами для ударостійкості та запобігання ослабленню. Уся машина пройшла численні заводські випробування, включаючи циклічні випробування при високих і низьких температурах, стійкість до тиску, точність і ЕМС.

Цей продукт знято з виробництва і не має сучасної технології поверхневого монтажу високої щільності. Для отримання сигналу струму потрібен зовнішній резистор 250 Ом.

Параметри

Що робить Фейму

Feimu Technology не постачає неперевірені модулі. Перш ніж залишити наш склад, кожен IC693ALG220 проходить наступний процес перевірки.

Візуальний огляд: колір панелі перевірено. Етикетки перевірені. Гвинти клемної колодки перевірені на безперебійну роботу.

Перевірка під час увімкнення: модуль, встановлений у тестовому шасі Series 90-30. Модуль розпізнається ПЛК.

Перевірка каналів: усі 4 канали перевірені сигналами напруги ±10 В. Показання перевірені на точність.

Перевірка ізоляції: перевірена ізоляція 1500 В змінного струму між стороною поля та логікою.

Перевірка світлодіодів: перевірка правильності роботи світлодіодів стану модуля.

Упаковка: модуль поміщений в антистатичний пакет. Запечатано в картонну коробку з пінопластом. Позначено номером модуля та датою тестування.

FAQ

Q1: Який діапазон робочих температур? Чи можна його використовувати у високотемпературній камері?

Робоча температура: 25℃~+70℃. Внутрішня температура шафи не повинна перевищувати 70 ℃. Надмірна температура призведе до зниження точності відбору проб.

Q2: Чи ізольовані канали один від одного?

Ізоляція між каналами відсутня. Лише сигнальна сторона поля та логічна сторона плати ПЛК мають ізоляцію 1500 В змінного струму. Кілька каналів мають спільний термінал COM.

Q3: Чи потрібні модулі перемички для встановлення апаратних засобів?

IC693ALG220 не має апаратних перемичок. Режими напруги та струму повністю досягаються за рахунок зовнішньої проводки та зовнішніх резисторів. Корпус модуля не має DIP-перемикача.

Q4: Як обробляються шари екранування кількох передавачів? Чи мають вони бути заземлені з обох кінців чи лише з одного?

Для аналогових сигнальних екранованих кабелів рекомендується заземлювати один кінець. Екрануючий шар слід заземлювати лише на стороні передавача, а екрануючий шар на стороні модуля слід залишити плаваючим. Заземлення на обох кінцях легко утворює контур заземлення, викликаючи дрейф і коливання значень.
