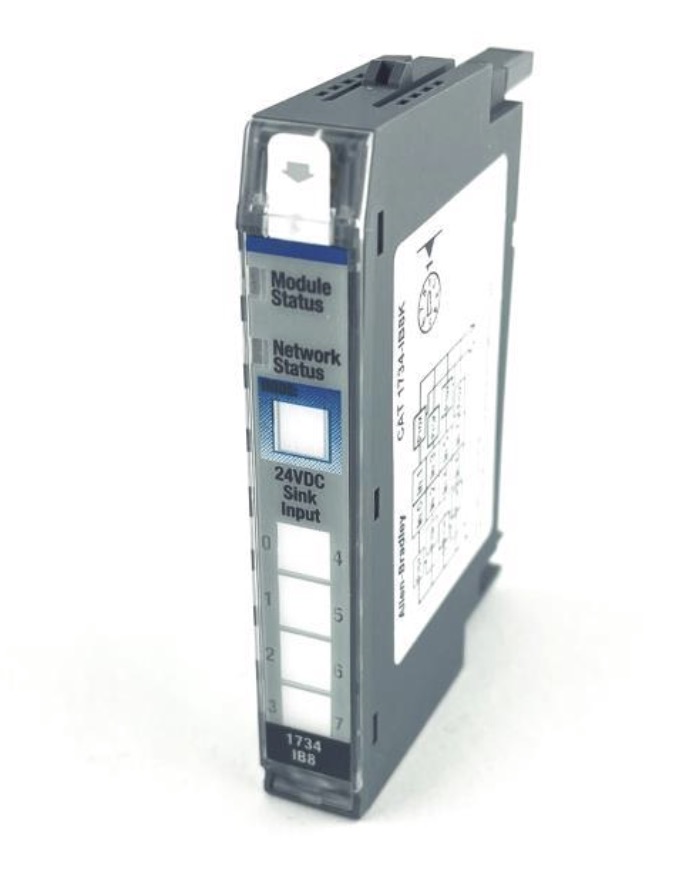

Традиційні централізовані шафи управління включають довгі кабелі та високу витрату матеріалів, що ускладнює розміщення великої кількості модулів збору сигналів у компактних корпусах. Стандартні модулі вводу часто не мають надійної функції захисту від тремтіння, що призводить до помилкового запуску сигналу та логічних помилок. Використовуючи розподілену архітектуру POINT I/O, Allen Bradley 1734-IB8K можна встановити поблизу обладнання, щоб мінімізувати довжину проводки. Його 8-канальна конструкція з високою щільністю економить простір для монтажу, а затримка усунення дребезгу 0,5 мс фільтрує перехідний шум, забезпечуючи цілісність сигналу під час передачі на ПЛК і запобігаючи аномаліям системної логіки, викликаним втратою сигналу.
Маючи майже два десятиліття досвіду в експорті запчастин промислового контролю, Feimu Technology спеціалізується на закупівлі справжніх неремонтованих модулів. Ми використовуємо стандартизовані вхідні та вихідні процедури тестування та 12-годинний механізм реагування технічної підтримки, пропонуючи комплексне рішення для різних завдань, починаючи від вибору моделі та введення в експлуатацію до зберігання запасів і перевірки автентичності.
1. Поглинаючий вхід, сумісний із польовими пристроями PNP
1734-IB8K - це модуль входу, що занурюється; вхідний ланцюг підключається до негативної клеми постійного струму. Для цього потрібні датчики PNP або кнопкові перемикачі в полі, де зовнішній пристрій подає позитивний сигнал напруги на вхідні клеми модуля. Він сумісний із основними промисловими датчиками 24 В постійного струму. Він несумісний з пристроями NPN; ми можемо допомогти перевірити типи обладнання на етапі вибору, щоб запобігти неправильним покупкам.
2. Затримка усунення дребезгу 0,5 мс для фільтрації імпульсів перешкод
Модуль має мінімальну затримку усунення дребезгу 0,5 мс; миттєві шумові імпульси тривалістю менше 0,5 мс автоматично пригнічуються. Перехідні помилкові сигнали, викликані вібрацією в майстерні або перешкодами кабелю, не розпізнаються ПЛК, тим самим зменшуючи ймовірність збоїв у роботі програми на апаратному рівні без необхідності додаткового коду фільтрації, який споживав би ресурси контролера.
3. Немає вбудованої апаратної функції підрахунку
Сам модуль не включає апаратний лічильник і призначений виключно для отримання цифрового сигналу. Якщо потрібен високошвидкісний підрахунок імпульсів або вимірювання частоти, відповідні обчислення необхідно запрограмувати в контролері ControlLogix або CompactLogix; для потреб високочастотного підрахунку ми можемо порекомендувати спеціальний модуль підрахунку.
4. Швидка збірка за допомогою затискача для DIN-рейки
У ньому використовується галузевий стандартний метод монтажу на DIN-рейку та є знімний RTB (знімний клемний блок) для проводки. Пристрій компактний і легкий, займає мінімум місця в стійці, що робить його ідеальним для малогабаритних настінних електричних шаф або віддалених станцій, встановлених збоку від обладнання.
5. Стандартні параметри споживання електроенергії задньої плати
При живленні від задньої плати POINTBus (5 В постійного струму) модуль споживає 75 мА робочого струму. Це значення можна використовувати безпосередньо під час планування потужності живлення для всієї віддаленої станції, допомагаючи запобігти перевантаженню живлення задньої панелі або перериванням зв’язку, спричиненим укладанням кількох модулів.
| Атрибут | Специфікація |
| Серія продуктів | ТОЧКА I/O |
| Тип модуля | Модуль цифрового введення |
| Кількість входів | 8 балів |
| Тип введення | Вхід споживання постійного струму |
| Номінальна вхідна напруга | 24 В постійного струму |
| Діапазон напруги | Приблизно від 10 до 28,8 В постійного струму |
| Вхідний струм | Приблизно від 2 до 5 мА |
| Затримка введення | 0,5 мс (апаратне + програмне забезпечення регулюється) |
| Струм POINTBus | 75 мА при 5 В постійного струму |
| Робоча температура | -20 до 55 ℃ |
| Спосіб встановлення | DIN-рейка |
| Тип захисту | Конформне покриття |
| Вага модуля | Приблизно 32 г |
| Розміри (В×Ш×Г) | Приблизно 56×12×75,5 мм |
1. Повна сумісність з аксесуарами POINT I/O
Allen Bradley 1734-IB8K є частиною комплексної лінійки продуктів POINT I/O і може поєднуватися з такими адаптерами, як 1734-APB (DeviceNet) або 1734-EPN (EtherNet/IP), щоб утворювати віддалені станції, використовуючи шину задньої панелі для обміну даними між модулями.
2. Повна сумісність із основними контролерами Logix
Після того, як мережу налаштовано, вона бездоганно взаємодіє з повним спектром ПЛК ControlLogix і CompactLogix. Конфігурація програмного забезпечення розпізнає модуль без необхідності додаткових плагінів, що дозволяє негайно розгортати як нові проекти, так і розширення потужності або оновлення наявного обладнання.
3. Стандартна схема розгортання віддаленого введення/виведення
Система розподіленого зв’язку складається з чотирьох рівнів: центральна шафа ПЛК керування → промислові кабелі EtherNet/IP → віддалені підстанції POINT I/O, розташовані поблизу обладнання → модулі 1734-IB8K для отримання сигналу польового комутатора. Розміщення точок вводу/виводу поблизу виробничого обладнання значно скорочує протяжність кабелів на великій відстані, тим самим знижуючи трудові та матеріальні витрати, пов’язані з проводкою.
4. Модульна конструкція спрощує подальшу модернізацію
На відміну від монолітних великомасштабних стійок вводу/виводу, відмова одного модуля вимагає заміни лише цього конкретного модуля, а не демонтажу всієї підстанції. Це значно скорочує час простою для технічного обслуговування, задовольняючи робочі потреби безперервних виробничих ліній.
1.1. Підключіть позитивну клему 24 В постійного струму до загальної клеми джерела живлення датчика;
1.2. Під’єднайте провід позитивного вихідного сигналу датчика до відповідного вхідного каналу (IN0–IN7);
1.3. Підключіть мінусову загальну клему датчика до спільної клеми DC COM модуля;
1.4. Підтримує лише стандартні датчики постійного струму 24 В; Датчики низької напруги 12 В не можуть бути розпізнані або зчитані модулем.
Діапазон перерізу сумісного дроту від 0,5 мм² до 1,5 мм² (еквівалент 22AWG до 16AWG); необхідна однакова довжина зачистки 8 мм — недостатня довжина призводить до поганого контакту, тоді як надмірна довжина може призвести до короткого замикання сусідніх клем.
3. Поширені сповіщення про помилки підключення
Найпоширенішою проблемою є зворотна полярність виходу датчика, що заважає модулю розпізнавати вхідні сигнали та призводить до того, що індикатори каналів не світяться. Моделі пристроїв слід надати під час закупівлі, щоб технічні спеціалісти могли заздалегідь перевірити типи PNP/NPN; надання еталонних схем під час монтажу електропроводки на місці допомагає мінімізувати повторну роботу під час введення в експлуатацію.
1. Виявлення переміщення обладнання для транспортування матеріалів
Кілька модулів 1734-IB8K можуть бути встановлені в компактних, встановлених збоку шафах управління для отримання сигналів від безконтактних перемикачів «матеріал на місці». 8-канальне компонування з високою щільністю усуває потребу в розширенні шафи, одночасно надаючи зворотний зв’язок у режимі реального часу щодо стану транспортування матеріалу, забезпечуючи стабільну логіку сортування на виробничій лінії.
2. Дрібне пакувальне обладнання: підрахунок і збір даних датчиків
Поєднується з вбудованими датчиками підрахунку PNP, щоб відфільтрувати короткочасні шумові імпульси, викликані механічною вібрацією, забезпечуючи точний запис кількості продуктів. Затримка усунення дребезгу в 0,5 мс запобігає подвійному підрахунку, тим самим зменшуючи кількість дефектних упакованих продуктів.
3. Пульт оператора: централізований збір сигналів для кнопок керування
Кнопки запуску/зупинки, скидання та аварійної зупинки з головної консолі керування підключені безпосередньо до модуля. Розподілені підстанції розташовані локально, усуваючи необхідність прокладати десятки довгих кабелів назад до центральної шафи управління; це забезпечує акуратну внутрішню електропроводку шафи та полегшує майбутні перевірки.
1. Світиться зеленим: живлення об’єднавчої плати нормальне, зв’язок модуля розпізнається без проблем; жодних дій не потрібно.
2. Повністю вимкнено: живлення задньої панелі підстанції від’єднано або роз’єм шини має поганий контакт; перевірте блок живлення та контакти задньої плати.
3. Світиться червоним: пошкодження обладнання або невідповідність параметрів конфігурації програмного забезпечення; якщо помилка не зникає після повторного завантаження конфігурації, замініть пристрій.
1. Постійний зелений: вхідна клема отримує сигнал постійного струму >10 В; перемикач/датчик знаходиться в стані "ON".
2. Залишається вимкненим: вхідна напруга <3 В постійного струму (немає дійсного сигналу); перевірити датчик і підключення проводів.
1. Автоматичне сканування та ідентифікація модуля
Клацніть правою кнопкою миші відповідний мережевий адаптер POINT I/O у дереві обладнання програмного забезпечення та виберіть «Відкрити модулі»; програма автоматично визначає підключений 1734-IB8K і додає його одним клацанням миші.
2. Ручне додавання модуля
У каталозі обладнання перейдіть до пункту 1734 POINT I/O → Digital Input; виберіть модель 1734-IB8K і вручну приєднайте її до відповідного адаптера, а потім введіть адресу підстанції та параметри слота задньої плати перед збереженням.
3. Технічна підтримка та запитання та відповіді
Якщо під час налаштування виникають такі проблеми, як помилки сканування, відсутність даних каналу або спливаючі вікна з помилками, просто надішліть знімок екрана програмного забезпечення та список апаратного забезпечення підстанції; наш технічний персонал надасть рішення протягом 12 годин.

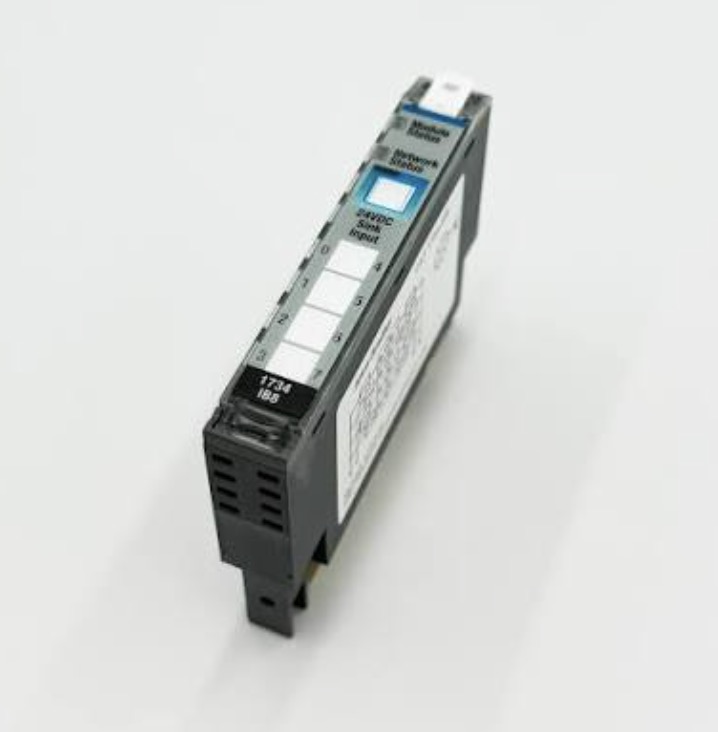

1. Перевірка корпусу та етикетки
Справжній корпус модуля має стандартну сіро-білу обробку POINT I/O з рівномірним кольором без зміни кольору або дешевого глянцевого блиску, типового для низькоякісного пластику. На етикетці моделі використовується перманентний високотемпературний друк; текст «1734-IB8K» чіткий і повний, тоді як підроблені етикетки часто мають розмитий текст і краї, які легко відшаровуються або піднімаються.
2. Перевірка клемної колодки та роз’єму задньої плати
RTB (знімна клемна колодка), що входить у комплект, виготовлена з натурального твердого сірого пластику та плавно з’єднується без прилипання. Шина об’єднавчої плати має потовщені позолочені прямі штирі, розташовані акуратно без вигинів або плям окислення, тоді як у підробках часто використовуються луджені штирі, які схильні до поганого контакту під час тривалої роботи.
3. Перевірка конформного покриття друкованої плати
Оригінальні друковані плати повністю покриті захисним конформним покриттям (волого- та пилонепроникним), яке уповільнює старіння схеми у вологому чи запиленому середовищі. Більшість підроблених модулів не мають цього покриття, що призводить до витоку ланцюга або дрейфу сигналу лише після короткочасного впливу вологи.
4. Ідентифікація на основі ваги
Є помітна різниця у вазі між оригінальними одиницями та підробками однієї моделі. Якщо ви зіткнулися з непостійними показаннями каналів або ненормальною поведінкою світлового індикатора після встановлення, сфотографуйте контакти передньої, задньої та задньої панелі пристрою та надішліть їх нам для перевірки автентичності.
Кожна одиниця Allen Bradley 1734-IB8K проходить повну ручну перевірку перед тим, як залишити склад; неперевірені модулі ніколи не відправляються безпосередньо. Повний етап перевірки:
1. Початковий візуальний огляд
Перевірте колір корпусу та чіткість етикетки; перевірити штирі шини об’єднавчої плати на наявність вигину або пошкодження від удару; переконайтеся, що на клемній колодці немає тріщин, а механізм блокування неушкоджений.
2. Тест зв'язку об'єднавчої плати
Під’єднайте модуль до стандартної тестової станції POINT I/O та увімкніть його за допомогою відповідного адаптера; переконайтеся, що програмне забезпечення для програмування правильно визначає апаратне забезпечення та відсутність помилок зв’язку.
3. Повна перевірка сигналу для всіх восьми каналів
Використовуйте стандартне джерело сигналу 24 В постійного струму для послідовного запуску каналів від IN0 до IN7; підтвердити, що отримання сигналу (статус увімкнення/вимкнення) є нормальним для кожного каналу та що немає одноточкових збоїв.
4. Перевірка параметрів усунення дребезгу та затримки
Тестування затримки відповіді на вхідному сигналі підтверджує, що апаратне значення усунення дребезгу залишається стабільним у межах стандартного діапазону 0,5 мс без відхилення параметрів.
5. Перевірка світлового індикатора каналу
Кожен вхідний сигнал запускається окремо, щоб переконатися, що світлодіодна логіка для кожного каналу відповідає стандартам OEM, гарантуючи відсутність пошкоджених або нефункціональних індикаторів.
6. Захисна упаковка та герметизація
Після завершення випробувань блок поміщають у виготовлений на замовлення потовщений антистатичний мішок, а потім у п’ятишарову картонну коробку із захисною пінопластовою прокладкою; наклеюються таблички із зазначенням серійного номера модуля та дати перевірки.
1. Встановлене, надійне джерело оригінальних запчастин промислового контролю
Заснована в Цзянмень, провінція Гуандун у 2005 році, компанія постійно постачає оригінальні компоненти промислового керування від Rockwell, Siemens, GE та Schneider клієнтам у понад тридцяти країнах. Ми працюємо виключно з автентичними OEM-продуктами — ніколи не продаємо відремонтовані, модифіковані чи підроблені модулі — і підтримуємо повну відстежуваність нашого ланцюжка поставок.
2. Спеціальний запас серії POINT I/O
Завдяки більш ніж десятирічній спеціалізації в лінійці продуктів POINT I/O ми підтримуємо широкий асортимент звичайних цифрових модулів вводу/виводу та аналогових модулів збору даних. Для заводів, які зіткнулися з неочікуваним простоєм обладнання, що потребує термінової заміни, ми можемо перевірити наявність і організувати відвантаження в той же день, мінімізуючи зупинку виробничої лінії.
3. Комплексна технічна підтримка
Наша команда має великий досвід роботи з проектами розподілених систем POINT I/O, допомагаючи клієнтам у виборі моделі, довідкових схемах підключення, налаштуванні конфігурації Studio 5000 і діагностиці несправностей. Ми надаємо відповіді на технічні запити протягом 12 годин і повні відповіді на комерційні пропозиції протягом 24 годин.
4. Універсальне постачання сумісних аксесуарів
Купуючи 1734-IB8K, ви можете одночасно придбати відповідні термінальні бази RTB, мережеві адаптери EtherNet/IP або DeviceNet і аксесуари для DIN-рейки. Немає необхідності використовувати джерела від кількох постачальників; ми надаємо повний пакет обладнання для віддаленої станції в одному замовленні.
A: Суфікс «K» означає, що модуль пройшов сертифікацію відповідності для певних регіонів. Його основні електричні параметри, продуктивність каналу та конфігурація програмного забезпечення ідентичні стандартній версії; вони безпосередньо взаємозамінні в польових умовах, не вимагаючи модифікації програми.
A: Так, він повністю підтримується. Підключивши ПЛК центрального керування до польової станції введення/виведення POINT за допомогою промислового кабелю EtherNet/IP, 1734-IB8K можна встановити поблизу обладнання для локального збору дискретних сигналів, що значно скорочує витрати на проводку.
A: При живленні від задньої плати POINTBus (5 В постійного струму) модуль має робочий струм 75 мА; цей показник можна використовувати безпосередньо при розрахунку потужності багатомодульних станцій.
A: Збій одного каналу може поставити під загрозу ефективність ізоляції сигналу групи та створити такі ризики, як коротке замикання або перехресні перешкоди сигналу. Не рекомендується продовжувати роботу з несправним каналом; заміна блоку на новий модуль забезпечує тривалу стабільність всієї системи.
