ФеймуТехнологія забезпечуєАллен Бредлі 1771-ASBМодуль адаптера віддаленого вводу/виводу для обслуговування промислової автоматизації та підтримки старої системи керування. Розроблений для додатків, що включають платформу вводу-виводу 1771, цей модуль допомагає підключати шасі віддаленого вводу-виводу до сумісного програмованого логічного контролера (PLC), що робить його важливим фактором для об’єктів, які прагнуть підтримувати існуючу інфраструктуру автоматизації.
Аллен Бредлі 1771-ASB — це модуль адаптера віддаленого вводу/виводу, пов’язаний із застарілими системами програмованого контролера Allen-Bradley. Він забезпечує зв’язок між шасі віддаленого вводу-виводу та сканером на стороні контролера через мережу універсального віддаленого введення-виведення (RIO). Розуміння його швидкості зв’язку, режимів адресації, вимог до шасі та сумісності з певною серією має важливе значення при пошуку модуля для заміни. Цей посібник пояснює принципи роботи модуля, ключові технічні міркування, перевірки встановлення, загальні підходи до усунення несправностей і фактори закупівлі. У ньому також описано, як промислові покупці можуть оцінити запасні частини та зменшити непотрібний час простою під час обслуговування встановленого обладнання на основі ПЛК.
1. Що таке Allen Bradley 1771-ASB?
2. Як працює адаптер віддаленого введення/виведення?
3. Основні технічні характеристики
4. Типове промислове застосування
5. Як вибрати правильний модуль для заміни
6. Рекомендації щодо встановлення та усунення несправностей
7. Що потрібно перевірити покупцям перед покупкою?

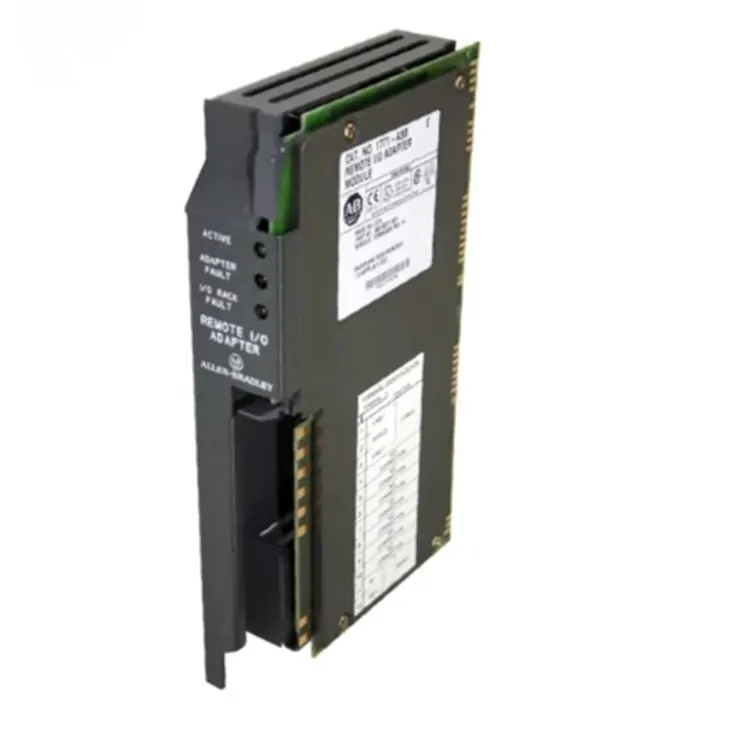

Аллен Бредлі 1771-ASB — це модуль адаптера віддаленого вводу/виводу, призначений для використання з сумісними застарілими програмованими контролерними системами. Його основна мета — забезпечити інтерфейс зв’язку між шасі віддаленого вводу/виводу та сканером віддаленого вводу/виводу контролера. Замість того, щоб безпосередньо замінювати окремі модулі введення або виведення, він координує обмін даними між контролером і модулями, встановленими у віддаленій стійці.
Ця функція особливо актуальна на підприємствах, де встановлене обладнання продовжує залежати від старих архітектур ПЛК. Заміна всієї системи керування може вимагати значної інженерної роботи, планування виробництва та інвестицій у обладнання. Коли існуюча архітектура залишається придатною для програми, пошук сумісного адаптера для заміни може забезпечити більш практичний варіант обслуговування.
Компанія Rockwell Automation зазначає модуль адаптера віддаленого вводу/виводу 1771 як знятий із виробництва, припинення якого набуває чинності 31 грудня 2017 року. Отже, покупцям слід звернути особливу увагу на наявність, стан, автентичність і сумісність, купуючи цю частину.
Щоб отримати детальнішу інформацію про продукт і запити щодо джерел, відвідайте сторінку продукту Feimu Allen Bradley 1771-ASB.
1771-ASB працює як частина архітектури розподіленого керування. Сканер на стороні контролера зв’язується з адаптером через канал віддаленого вводу-виводу, тоді як адаптер взаємодіє з модулями вводу-виводу, встановленими в його шасі.
Процес спілкування можна зрозуміти через три основні компоненти:
Під час нормальної роботи сканер надсилає вихідну інформацію на віддалену стійку та отримує у відповідь вхідну інформацію. Таке розташування дозволяє контролеру контролювати та координувати обладнання, розташоване подалі від головної шафи керування.
Продуктивність зв’язку залежить від правильної конфігурації мережі. Сканер і адаптер повинні використовувати сумісні параметри зв’язку, дійсні адреси, відповідні кабелі та правильне розташування терміналів. Невідповідність у будь-якій із цих областей може перешкодити надійному обміну даними.
Перш ніж купувати або встановлювати заміну, інженери повинні перевірити точну серію модуля та переглянути відповідну документацію виробника. У наступній таблиці підсумовано важливі характеристики, пов’язані з платформою 1771-ASB. Значення слід порівнювати з конкретним блоком, оскільки різні серії можуть мати різні електричні та комунікаційні характеристики.
| Параметр | Технічна інформація |
|---|---|
| Номер моделі | 1771-ASB |
| Тип продукту | Адаптерний модуль віддаленого введення/виведення |
| Сімейство продуктів | Система введення-виведення Allen-Bradley 1771 |
| Протокол зв'язку | Універсальний віддалений ввід/вивід (RIO) |
| Підтримувані тарифи зв'язку | 57,6, 115,2 і 230,4 Кбіт/с залежно від серії |
| Максимальна відстань кабелю зв'язку | До 10 000 футів (3 048 м) зі швидкістю 57,6 Кбіт/с за певних умов |
| Проміжні кабелі | До 5000 футів зі швидкістю 115,2 кбіт/с; до 2500 футів зі швидкістю 230,4 кбіт/с для відповідних серій |
| Режими адресації | Напів-, одно- або двослотові залежно від серії |
| Місце встановлення | Крайнє ліве положення сумісного шасі 1771 I/O |
| Струм задньої плати | залежно від серії; зазвичай визначається як 1,0 А або 1,2 А при 5 В постійного струму |
| Ручка польової проводки | 1771-WB, де зазначено для конфігурації |
| Статус життєвого циклу | Знятий з виробництва виробником |
Важлива примітка щодо вибору:Наведені відстані кабелю є максимальними довідковими значеннями, а не гарантією для кожного встановлення. Фактичні обмеження залежать від серії модуля, специфікації кабелю, конфігурації мережі та умов встановлення. Перевірте точні вимоги в офіційному посібнику користувача модуля адаптера віддаленого введення/виведення.
Аллен Бредлі 1771-ASB актуальний для об’єктів, які продовжують експлуатувати сумісні застарілі системи керування. Його практична цінність полягає в підтримці налагодженого віддаленого зв’язку вводу/виводу без автоматичної потреби повного перепроектування системи керування.
Це потенційні контексти застосування, а не гарантія сумісності з усіма машинами в цих галузях. Придатність необхідно встановити шляхом перевірки встановленого контролера, сканера, шасі, польової проводки та вимог до експлуатації.
Вибір заміни передбачає не тільки збіг каталожного номера. Технічно подібний модуль все ще може бути непридатним, якщо його апаратна серія, характеристики мікропрограми або конфігурація зв’язку відрізняються від початкової інсталяції.
Переконайтеся, що заміна ідентифікована як 1771-ASB, і запишіть повне позначення серії з етикетки модуля. Документація Rockwell Automation визначає відмінності між серіями A, B, C, D і E, включаючи швидкість передачі даних, можливості адресації та апаратну сумісність.
Визначте встановлений контролер, компонування сканера, шасі 1771 і наявну конфігурацію вводу/виводу. Не думайте, що модуль, сумісний з однією застарілою конфігурацією, автоматично працюватиме з кожним контролером або стійкою.
Перевірте налаштовану швидкість зв’язку, адресу вузла, тип кабелю, термінацію та режим адресації. Заміна має відбуватися відповідно до встановленої конфігурації мережі, якщо не планується задокументована інженерна зміна.
Для промислового компонента, який знято з виробництва, вимагайте чіткі фотографії етикетки продукту, деталі стану та доступну інформацію про функціональні перевірки. Запитайте, чи є пристрій новим, невикористаним зайвим, відремонтованим або встановленим раніше. Ці описи не є взаємозамінними і повинні бути перевірені перед покупкою.
Щоб отримати додаткову інформацію, перегляньте інформацію про продукт 1771-ASB від Feimu Technology і підтвердьте інформацію про запропонований пристрій у постачальника.
Правильна конфігурація необхідна для надійної роботи. Перед заміною модуля кваліфікований персонал з технічного обслуговування повинен задокументувати наявні налаштування та дотримуватися процедур електробезпеки підприємства.
У разі збою зв’язку перевірте конфігурацію та фізичні з’єднання, перш ніж зробити висновок, що сам модуль несправний. Неправильна швидкість зв’язку, повторювані адреси вузлів, пошкоджені кабелі, неправильне закінчення та проблеми з живленням шасі можуть сприяти проблемам зв’язку.
Світлодіодні індикатори, якщо вони є на конкретному пристрої, слід інтерпретувати за допомогою відповідного посібника для конкретної серії. Не припускайте, що кольори індикаторів або значення помилок ідентичні в усіх версіях.
Оскільки 1771-ASB припинено, планування закупівель має зосереджуватися на ідентифікації продукту, що можна відстежити, і практичному зниженні ризику. Сама по собі низька закупівельна ціна не означає, що заміна підходить для промислової системи керування.
Розгляньте наступний контрольний список для покупки:
Фейму Technology представляє 1771-ASB як частину своєї пропозиції запасних частин для автоматизації, а також описує тестування, захисне пакування та підтримку джерела на своїй сторінці продукту. Покупці повинні підтверджувати поточні запаси, стан одиниці, час виконання та точний обсяг будь-якого тестування чи гарантії безпосередньо у постачальника.
Для ширшого планування системи інженери також можуть ознайомитися з офіційною інформацією про продукт Rockwell Automation 1771-ASB, щоб переглянути статус життєвого циклу та доступну документацію виробника.
1771-ASB — це адаптер віддаленого вводу-виводу, який з’єднує сумісне шасі вводу-виводу 1771 із сканером віддаленого вводу-виводу на стороні контролера. Він забезпечує обмін вхідними та вихідними даними між контролером і віддаленими модулями введення/виведення.
Ні. Компанія Rockwell Automation зазначає, що модуль адаптера віддаленого вводу-виводу 1771 припинено з виробництва з 31 грудня 2017 року. Замінні блоки можуть бути доступні через постачальників промислових запасних частин, але покупці повинні самостійно перевірити наявність, стан і автентичність.
Відповідні версії підтримують 57,6 Кбіт/с, 115,2 Кбіт/с і 230,4 Кбіт/с. Доступні тарифи залежать від серії модуля. Адаптер і сканер мають бути налаштовані узгоджено, а обмеження на відстань кабелю мають бути перевірені відповідною документацією.
Заміна може працювати без програмних змін, якщо серія апаратного забезпечення, адресація, налаштування зв’язку та конфігурація введення/виведення сумісні. Однак це не можна гарантувати для кожного встановлення. Перевірте існуючу систему та виконайте перевірки введення в експлуатацію перед відновленням виробництва.
Надайте номер каталогу, позначення серії, необхідну кількість, фотографії наявного модуля, країну призначення та будь-які відомі вимоги щодо сумісності. Ці деталі допомагають постачальнику оцінити доступність і визначити питання, які потребують технічного підтвердження.
Аллен Бредлі 1771-ASB залишається відповідним компонентом для обслуговування установок, що працюють із сумісними застарілими ПЛК і системами віддаленого введення/виведення. Успішна заміна залежить не тільки від номера моделі: сумісність серій, налаштування зв’язку, вимоги до шасі, стан виробу та процедури введення в експлуатацію заслуговують на пильну увагу. Перевіривши ці фактори перед покупкою, промислові групи технічного обслуговування можуть приймати більш обґрунтовані рішення та зменшити затримки встановлення, яких можна уникнути. Якщо ви купуєте Allen Bradley 1771-ASB для існуючої системи автоматизації,зв'яжіться з намиу Feimu Technology, щоб дізнатися про поточну наявність, стан продукту, деталі цінової пропозиції та перевірки сумісності для вашої програми.
