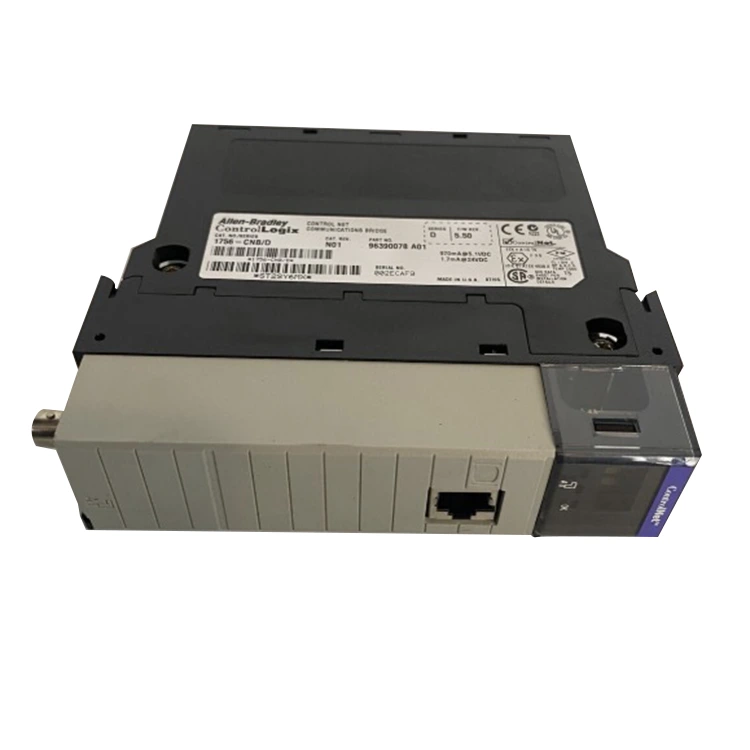

Аллен Бредлі 1756-CNB

Як професійний постачальник, ми пропонуємо вам цей Allen Bradley 1756-CNB. Це модуль інтерфейсу зв’язку ControlNet, спеціально розроблений для контролерів ControlLogix 5550/5560/5570 та інших серій. У Feimu Technology ми розуміємо, що найбільш тривожним аспектом промислових мереж є невизначеність. Навіть затримка на одну секунду може призвести до зупинки всієї виробничої лінії.

Надіслати запит

Опис продукту

Компанія Feimu Technology нещодавно представила основний модуль своїм закордонним партнерам з промислової автоматизації. Як відомо всім, хто використовує ПЛК Rockwell, якщо є потреба встановити швидке та високонадійне з’єднання між різними стійками або між контролером і віддаленим вводом-виводом, шина ControlNet є гарним вибором. І цей модуль є основою для досягнення цього. Як професійний постачальник запасних частин, ми рекомендуємо вам цей міцний і надзвичайно стабільний міст, щоб гарантувати, що всі ваші пристрої слухняно працюють в одній шині, а передача даних буде плавною та надійною.

Як продуктивність?

Продуктивність цього Allen Bradley 1756-CNB досить надійна. Він має високу пропускну здатність і може передавати як керуючі сигнали, так і дані з надзвичайно високими вимогами часу по одній шині. Його швидкість зв’язку регулюється та може адаптуватися до 5M, що є надшвидкісною передачею, або повільнішими швидкостями з високою гнучкістю. Найбільше заспокоює його впевненість. У мережі ControlNet він гарантує, що дані точно будуть передані протягом зазначеного часу і ніколи не будуть запізнюватися, як звичайний Ethernet через перевантаження, що надзвичайно важливо для контролю безпеки.

Параметри

Серія продуктів	Аллен-Бредлі 1756-CNB
Тип зв'язку	Комунікаційний модуль ControlNet
Кількість портів	2 порти BNC (підтримка резервування)
Швидкість зв'язку	5 Мбіт/с
Вузли підключені	До 99 вузлів
Струм задньої плати	1,2 А при 5 В постійного струму
Робоча температура	від 0°C до 60°C (від 32°F до 140°F)

У чому полягають переваги продукту?

Багато проданих деталей для розбирання мають червоний перемикач адреси або ослаблений, застряг, або навіть без пилозахисної кришки. Тут, перед відправленням, ми використаємо професійні засоби для чищення, щоб витерти зовнішню оболонку, переконавшись, що етикетки добре видно. Крім того, ми ретельно перевіримо поворотний перемикач, щоб переконатися, що кожне положення можна точно використовувати, що робить особливо зручним для вас встановлення адреси вузла на місці.

Основи ControlNet – чому це все ще важливо

ControlNet є детермінованим мережевим протоколом. На відміну від стандартного Ethernet, ControlNet гарантує доставку даних протягом фіксованого часу. Це важливо для програм, важливих для безпеки та керування рухом.

Ключові особливості ControlNet:

Детермінована комунікація:Дані доставляються протягом гарантованого часу. Ніяких зіткнень. Без затримок.
Підтримка резервних носіїв:1756-CNB має два порти BNC. Використовуйте обидва для резервування кабелів. Якщо один кабель виходить з ладу, зв’язок продовжується по другому кабелю.
Міжміські:До 1000 метрів на сегмент. До 5000 метрів з ретрансляторами.
Планові та позапланові дані:Критичні контрольні дані використовують запланований зв’язок. Для некритичних даних (таких як повідомлення HMI) використовується незапланований зв’язок.

Чому ControlNet все ще використовується:

Багато великих заводів встановили ControlNet у 2000-х роках. Заміна всієї мережі коштує дорого.
Управління процесом і рухом часто вимагає детермінованого зв'язку.
ControlNet забезпечує кращу перешкодостійкість, ніж Ethernet, у середовищах із високим рівнем електромагнітних перешкод.
1756-CNB використовується в існуючих системах. Нові системи зазвичай використовують Ethernet/IP, але старі системи потребують заміни частин.

Планування мережі – вузли, довжина кабелю та повторювачі

Правильне планування мережі має вирішальне значення для надійної роботи ControlNet. Використовуйте ці вказівки, щоб спланувати свою мережу.

Параметр	Ліміт	Наслідки перевищення
Вузлів на мережу	99 максимум	Збільшується час оновлення мережі. Вузли можуть перебувати в очікуванні.
Довжина кабелю на сегмент	1000 метрів (RG-6)	Ослаблення сигналу. Помилки спілкування.
Ретранслятори на мережу	5 максимум	Затримка сигналу. Нестабільність мережі.
Час оновлення мережі (NUT)	від 2 мс до 100 мс	Короткий NUT зменшує доступну пропускну здатність даних. Довгий NUT уповільнює реакцію управління.
Термінатори	2 потрібно (обидва кінці)	Відображення сигналу. Збій зв'язку.

Рекомендовані типи кабелів:

Використовуйте коаксіальний кабель RG-6 (75 Ом) для ControlNet.
Рекомендується Belden 88760 або еквівалент.
Не використовуйте кабель RG-58 (50 Ом). Це викликає відображення сигналу.
Закінчіть обидва кінці термінаторами 75 Ом. Використовуйте Allen Bradley 1786-TCT або еквівалент.

Приклад польової проблеми:Клієнт використовував кабель RG-58 у мережі ControlNet. У системі виникали періодичні помилки зв’язку. Модулі випадали з мережі випадковим чином. Причина: невідповідність опору кабелю. Виправлення: усі кабелі замінено на RG-6. Закінчив обидва кінці. Зв'язок одразу стабілізувався.

Сумісність версії прошивки

Allen Bradley 1756-CNB має різні версії мікропрограми. Старіші версії можуть не працювати з новим програмним забезпеченням RSLogix 5000. Перед встановленням перевірте сумісність прошивки.

Версія мікропрограми	Сумісна версія RSLogix 5000	Примітки
Версія 1.x	RSLogix 5000 v10 або раніше	Дуже старий. Може не працювати з новішими версіями.
Версія 2.x	RSLogix 5000 від 11 до 15	Обмежена сумісність.
Версія 3.x	RSLogix 5000 v16 до v19	Широко використовується. Хороша сумісність.
Версія 4.x	RSLogix 5000 v20 і вище	Рекомендовано. Найкраща сумісність з новим програмним забезпеченням.

Що робить Feimu перед відправкою:

Кожен 1756-CNB тестується в тестовій мережі ControlNet.
Версія мікропрограми перевіряється та записується.
Якщо замовник вказує необхідну версію прошивки, ми перевіряємо перед відправкою.
Якщо прошивка занадто стара для системи клієнта, ми рекомендуємо альтернативний модуль (1756-CNBR або 1756-ENBT).

Примітка щодо оновлення мікропрограми:Прошивку 1756-CNB не можна оновити в польових умовах. Він впалюється в модуль на заводі. Єдиний спосіб отримати новішу версію — придбати модуль із новішою мікропрограмою. Feimu може допомогти визначити правильну версію для вашої системи.

Налаштування адреси вузла та поширені помилки

1756-CNB має два поворотних перемикача на передній панелі. Вони встановлюють адресу вузла. Правильне налаштування адреси вузла є важливим для роботи мережі.

Налаштування адреси вузла:

Два поворотних перемикача мають позначки «TENS» і «UNITS».
Перемикач TENS встановлює цифру десятків (0-9).
Перемикач UNITS встановлює цифру одиниць (0-9).
Дійсні адреси вузлів: від 1 до 99.
Вузол 0 зарезервований для майстра мережі (планувальника).

Типові помилки:

Встановлення обох перемикачів на 0:Це недійсне. Вузол 0 не можна використовувати для модулів введення/виведення.
Дубльовані адреси:Два модулі з однаковою адресою вузла в одній мережі викликають помилки зв’язку.
Забули встановити перемикачі:Модуль використовує адресу за замовчуванням, якщо перемикачі не налаштовані. За замовчуванням 0. Це недійсне значення.
Зміна адреси під час живлення:Поворотні перемикачі зчитуються під час увімкнення. Зміна їх під час живлення модуля не змінює адресу. Вимкніть і знову ввімкніть після зміни.

Рекомендована практика:

Заплануйте всі адреси вузлів перед встановленням.
Напишіть адресу вузла на модулі перманентним маркером. Це сприяє подальшому обслуговуванню.
Вимкніть шасі перед зміною адреси вузла.
Завжди залишайте вузол 0 для мережевого планувальника.

Світлодіоди стану модуля та діагностика

1756-CNB має кілька світлодіодів на передній панелі. Вони надають миттєву інформацію про стан без терміналу програмування.

LED	Статус	Значення	Дія
PWR	Зелений	Модуль живиться і працює нормально.	Ніяких дій не потрібно.
PWR	Вимкнено	Немає живлення модуля.	Перевірте потужність шасі. Перевірте, чи вставлено модуль.
добре	Зелений	Модуль працює. Несправностей немає.	Ніяких дій не потрібно.
добре	Червоний	Несправність модуля. Збій апаратного забезпечення або помилка конфігурації.	Повторно вставте модуль. Якщо червоний залишається, замініть модуль.
добре	Блимає	Модуль знаходиться в режимі налаштування.	Завантажте конфігурацію з RSLogix 5000.
CH A	Зелений	Канал А активний. Наявність мережевого зв'язку.	Ніяких дій не потрібно.
CH A	Жовтий	Попередження про зв’язок каналу А.	Перевірте кабель. Перевірте термінатор. Перевірте наявність шуму.
CH A	Червоний	Помилка зв'язку каналу А.	Перевірте підключення кабелю. Перевірте закінчення. Замініть кабель, якщо він пошкоджений.
CH B	Те саме, що CH A	Стан каналу B.	Ті самі дії, що й CH A.

Перевірка автентичності продукту

Модулі Allen Bradley 1756-CNB зазвичай підробляють. Використовуйте ці перевірки, щоб перевірити автентичність.

Колір передньої панелі:В оригінальних модулях використовується спеціальний бежево-сірий колір, що відповідає сімейству ControlLogix. Підробки часто мають інший відтінок або глянсове покриття.
Якість етикетки:На оригінальних етикетках чітко видно постійний друк із номером моделі 1756-CNB. Підроблені етикетки часто мають розмитий текст або відшаровуються краї.
Якість поворотного перемикача:Справжні поворотні перемикачі тверді з позитивним фіксатором. Підробки часто мають слабкі або залиплі перемикачі.
Якість порту BNC:Оригінальні порти BNC позолочені та надійно підходять до кабелів. У підробках часто використовуються неякісні роз’єми, які ослаблені.
Вага модуля:Оригінальний 1756-CNB важить приблизно 0,35 кг. Підробки часто здаються легшими.
Наклейка прошивки:Оригінальні модулі мають невелику наклейку, яка вказує версію прошивки. На підробках ця наклейка часто відсутня.

Якщо модуль відображає червоний світлодіодний індикатор OK після належної конфігурації, підозрюйте підробку. Зв’яжіться з Feimu Technology, надавши фотографії для перевірки.

Про технологію Feimu

Feimu Technology працює з міста Цзянмень, провінція Гуандун, Китай. Компанія була заснована в 2005 році і поставляла компоненти автоматизації клієнтам у більш ніж 30 країнах.

Роки експлуатації:20 років з 2025 року.
Склад:2000+ квадратних метрів. Контроль температури. Вологість повітря підтримується не нижче 60%.
Інвентар:5000+ активних SKU. Включає модулі ControlLogix, CompactLogix, SLC 500 і POINT I/O.
Бренди:Аллен Бредлі, Siemens, GE, Schneider.
Експортні ринки:Європа, Північна Америка, Південна Америка, Близький Схід, Південно-Східна Азія. Понад 30 країн.
Тестування для 1756-CNB:Кожен модуль проходить візуальний огляд. Поворотні перемикачі перевірені на плавність роботи. Порти BNC перевірені. Модуль увімкнено в тестовому шасі ControlLogix. Індикатор OK перевірено. Перевірка зв'язку за допомогою тестового кабелю та аналізатора мережі. Версія мікропрограми перевірена та записана. 24-годинний тест на вигорання.
Гарантія:12 місяців з дати відвантаження. Покриває виробничі дефекти. Не покриває пошкодження кабелю, перенапругу, фізичні пошкодження або пошкодження водою.
