Як Allen Bradley 2711P-T6C20D може покращити керування промисловим HMI та видимість машини

Короткий зміст статті:Промислова автоматизація залежить від надійних людино-машинних інтерфейсів, які дозволяють операторам контролювати обладнання, керувати параметрами процесу, реагувати на сигнали тривоги та ефективно спілкуватися з системами керування. Як практичний сенсорний термінал PanelView Plus 600,Allen Bradley 2711P-T6C20Dпоєднує в собі кольоровий дисплей, роботу з сенсорним екраном, можливості Ethernet і послідовного зв’язку, а також джерело живлення 24 В постійного струму в компактному промисловому дизайні.Феймудопомагає користувачам систем автоматизації оцінювати компоненти HMI відповідно до системної сумісності, вимог до зв’язку, умов встановлення та потреб у заміні. У цьому посібнику пояснюються основні технічні характеристики продукту, значення застосування, міркування щодо вибору, фактори встановлення та методи обслуговування.

Зміст

1. Що таке Allen Bradley 2711P-T6C20D?
2. Які ключові характеристики?
3. Які функції важливі для промислового застосування?
4. Де можна застосувати HMI?
5. Як ви повинні оцінити цей HMI для системи керування?
6. Що слід враховувати під час встановлення?
7. Як оператори можуть підтримувати довгострокову надійність?
8. Часті запитання

Що таке Allen Bradley 2711P-T6C20D?

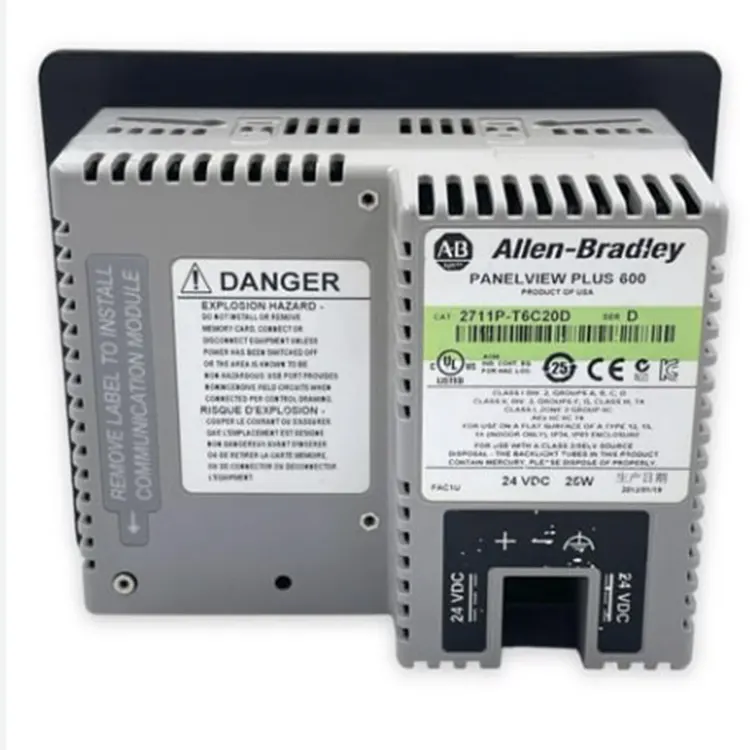

TheAllen Bradley 2711P-T6C20Dналежить до сімейства промислових терміналів оператора PanelView Plus 600 і призначений для забезпечення інтерфейсу між операторами та автоматизованим обладнанням. Замість того, щоб покладатися на фізичні перемикачі та окремі індикатори для кожного стану машини, промисловий HMI може консолідувати робочу інформацію, сигнали тривоги, значення процесу та функції керування в графічний інтерфейс.

Для виробничого обладнання такий підхід може зробити рутинну роботу більш організованою. Оператори можуть використовувати сенсорний екран для навігації по екранах програм, спостереження за станом машини, підтвердження аварійних сигналів і взаємодії з налаштованими функціями керування. Компактний форм-фактор терміналу також робить його придатним для шаф управління та операторських станцій на стороні машини, де простір панелі обмежений.

Оскільки вибір HMI значною мірою залежить від існуючої архітектури ПЛК і прикладного програмного забезпечення, покупці повинні перевірити точну конфігурацію каталогу, мікропрограму, вимоги до зв’язку та сумісність програм перед заміною чи інтеграцією.

Які ключові характеристики?

Розуміння технічних характеристик HMI є важливим перед включенням його в існуючу систему автоматизації. У наведеній нижче таблиці наведено загальні технічні характеристики для конфігурації терміналу 2711P-T6C20D.

Технічні характеристики можуть відрізнятися залежно від суфікса каталогу, версії апаратного забезпечення та конфігурації терміналу. Для проекту інженерної заміни завжди порівнюйте паспортну табличку та існуючу системну документацію, а не вибирайте заміну лише за базовим каталожним номером.

Які функції важливі для промислового застосування?

1. Чітка візуалізація кольорів

Кольоровий дисплей дозволяє організовувати інформацію про машину в графічні екрани, що містять індикатори стану, значення процесу, повідомлення тривоги, кнопки та інструкції з експлуатації. Це може допомогти операторам зрозуміти стан обладнання без постійного звернення до окремих інструментів.

2. Пряма взаємодія з сенсорним екраном

Резистивний сенсорний екран забезпечує пряму взаємодію з налаштованими екранами HMI. Оператори можуть вибирати меню, вводити значення, підтверджувати тривоги та отримувати доступ до різних функцій машини з одного інтерфейсу. Ця конструкція особливо практична для станцій керування на стороні машини, де важлива проста робота.

3. З’єднання промислового зв’язку

Комунікаційні можливості є одним із найважливіших факторів при інтеграції HMI в систему автоматизації. Конфігурація 2711P-T6C20D пов'язана з Ethernet і RS-232 зв'язком, з USB-інтерфейсами, також доступними для підтримуваних функцій. Ці інтерфейси можуть підтримувати обмін даними, керування додатками та підключення до сумісного обладнання автоматизації.

4. Установка компактної панелі

Шафи керування часто мають обмежений доступний простір. Компактний сенсорний термінал може забезпечувати візуалізацію оператора, не вимагаючи великого отвору в корпусі. Перед встановленням інженери повинні підтвердити необхідні розміри вирізу, монтажний зазор, прокладку кабелю та умови вентиляції.

5. Практичні міркування щодо технічного обслуговування

Часто очікується, що промислові HMI працюватимуть безперервно у виробничих середовищах. Чітко організована програма, відповідні умови навколишнього середовища, регулярне резервне копіювання та належна якість електроенергії можуть сприяти надійній роботі.

Де можна застосувати HMI?

TheAllen Bradley 2711P-T6C20Dможна розглядати для промислового застосування, де операторам потрібна локальна візуалізація та керування машиною. Типові сценарії застосування включають:

• Виробниче обладнання:Відстежуйте робочі стани, виробничі параметри, сигнали тривоги та послідовність машин.
• Пакувальне обладнання:Відображення інформації про виробництво, параметри роботи, повідомлення про несправності та стан машини.
• Системи обробки матеріалів:Забезпечте інтерфейс оператора для конвеєрів, транспортного обладнання та автоматизованих процесів обробки.
• Технологічне обладнання:Візуалізуйте такі змінні, як температура, тиск, потік і стан обладнання, якщо це підтримується архітектурою керування.
• Модернізація машини:Замініть застарілий термінал оператора, коли перевірені фізичні розміри, вимоги до зв’язку, сумісність програмного забезпечення та функціональність програми.

У кожному застосуванні HMI слід оцінювати як один із компонентів повної архітектури керування, а не як ізольований пристрій. Сумісність ПЛК, прикладне програмне забезпечення, протоколи зв’язку, вимоги до живлення, умови навколишнього середовища та робочий процес оператора слід розглядати разом.

Як ви повинні оцінити цей HMI для системи керування?

Вибір промислового HMI - це не просто питання відповідності розміру екрана. Надійний процес вибору повинен починатися з фактичних вимог до машини та існуючої системи автоматизації.

1. Перевірте існуючий номер каталогу:Запишіть повну інформацію про модель та серію з встановленого терміналу.
2. Підтвердьте вимоги до зв’язку:Визначте, чи використовує програма Ethernet, послідовний зв’язок, функції USB чи інші інтерфейси.
3. Перегляньте програму HMI:Перевірте версії програмного забезпечення, файли проекту, вимоги до середовища виконання та доступність резервних копій.
4. Виміряйте отвір панелі:Переконайтеся, що термінал заміни відповідає наявному вирізу та монтажній конструкції.
5. Перевірте вимоги до живлення:Перевірте доступне джерело постійного струму, діапазон напруги, заземлення та захист.
6. Оцініть умови експлуатації:Враховуйте температуру, вологість, вібрацію, пил, процедури очищення та інші фактори навколишнього середовища.

Цей систематичний підхід може зменшити ризики сумісності та полегшити керування проектами заміни HMI.

Що слід враховувати під час встановлення?

Правильне встановлення має важливе значення для досягнення стабільної роботи HMI. Перед увімкненням живлення терміналу інженери повинні переконатися, що виріз шафи та монтажна конструкція відповідають необхідним розмірам. Дисплей також слід розташувати так, щоб оператори могли зручно переглядати інформацію без надмірних відблисків або перешкод.

Необхідно ретельно перевірити електропроводку, зокрема полярність, рівень напруги, заземлення та захист. Комунікаційні кабелі слід прокладати таким чином, щоб звести до мінімуму непотрібні перешкоди від потужного електричного обладнання.

Після монтажу введення в експлуатацію повинно проходити поетапно:

• Перед підключенням терміналу перевірте джерело живлення.
• Перевірте комунікаційну проводку та конфігурацію мережі.
• Завантажте або відновіть правильну програму HMI.
• Перевірте екрани оператора та функції навігації.
• Перевірте сигнали тривоги та відображення стану машини.
• Перевірте зв’язок із відповідним ПЛК або контролером.
• Запишіть остаточну конфігурацію для майбутнього обслуговування.

Для проектів заміни збереження повної резервної копії існуючої програми HMI та конфігурації перед модифікацією може значно спростити відновлення, якщо виникнуть проблеми з введенням в експлуатацію.

Як оператори можуть підтримувати довгострокову надійність?

Профілактичне обслуговування є важливою частиною управління промисловою автоматизацією. Навіть коли HMI працює нормально, планова перевірка може допомогти виявити проблеми до того, як вони перервуть виробництво.

• Тримайте сенсорний екран чистим і вільним від пилу чи промислових залишків.
• Періодично перевіряйте з'єднання живлення та зв'язку.
• Зберігайте поточні резервні копії файлів програми та конфігураційних даних.
• Відстежуйте ненормальну поведінку зв’язку та повторювані сигнали тривоги системи.
• Перевірте навколишню температуру та умови навколишнього середовища.
• Задокументуйте версії програмного забезпечення, додатків і обладнання після сервісних робіт.
• Використовуйте відповідні процедури заміни, якщо HMI показує постійні проблеми з обладнанням або дисплеєм.

Для старих установок автоматизації планування технічного обслуговування стає особливо важливим, оскільки доступність заміни, сумісність програмного забезпечення та стан апаратного забезпечення повинні бути оцінені до того, як відбудеться несподівана зупинка виробництва.

Часті запитання

Для чого використовується Allen Bradley 2711P-T6C20D?

Allen Bradley 2711P-T6C20D — це промисловий інтерфейс оператора, призначений для візуалізації та керування машиною. Він може відображати інформацію про процес, сигнали тривоги, стан машини та налаштовані елементи управління.

Який тип дисплея використовує 2711P-T6C20D?

Термінал пов'язаний з 5,7-дюймовим кольоровим TFT-дисплеєм з активною матрицею з роздільною здатністю 320 × 240 пікселів. Сенсорний екран використовує аналогову резистивну технологію.

Чи підтримує Allen Bradley 2711P-T6C20D Ethernet?

Комунікаційна конфігурація серії 20 розроблена з можливістю Ethernet разом з інтерфейсами RS-232 і USB. Однак покупці повинні перевірити точний суфікс терміналу та конфігурацію обладнання перед покупкою заміни.

Який блок живлення потрібен терміналу?

Термінал розроблено для номінального промислового джерела живлення 24 В постійного струму. Фактичний допустимий діапазон вхідного сигналу та вимоги до системи живлення слід перевіряти відповідно до документації для точної конфігурації обладнання.

Чи підходить 2711P-T6C20D для проектів заміни HMI?

Його можна розглядати для проектів заміни, якщо існуюча програма, комунікаційні інтерфейси, виріз панелі, вимоги до живлення, програмне середовище та версія апаратного забезпечення сумісні. Перед заміною слід виконати повну перевірку номера моделі та системи.

Висновок

TheAllen Bradley 2711P-T6C20Dзабезпечує практичне промислове рішення HMI для додатків, які потребують візуалізації на сенсорному екрані, взаємодії оператора та зв’язку з обладнанням автоматизації. Завдяки компактному дизайну PanelView Plus 600, кольоровому дисплею, промисловому сенсорному екрану та комунікаційним можливостям він підходить для програм керування машинами, пакування, виробництва та модернізації. Якщо ви оцінюєте доступність, сумісність, варіанти заміни або технічні деталі вашого проекту автоматизації,зв'яжіться з намиу Feimu, щоб обговорити ваші вимоги та визначити відповідне рішення промислової автоматизації.
